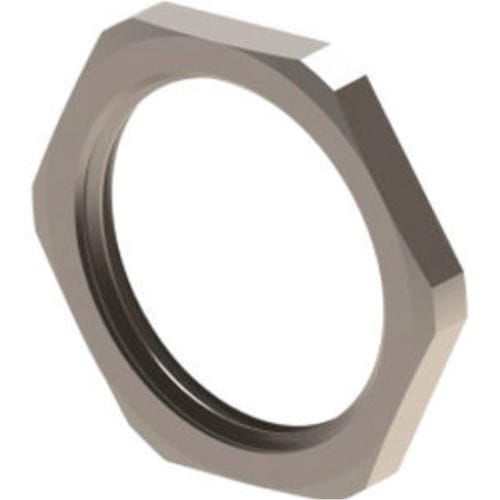

Контргайка из нержавеющей стали OMSL 01

шестиугольнаяиз нержавеющей стали 316Lдля затяжной втулки сальника

Продукт
Шестигранные контргайки из нержавеющей стали для затяжки кабельных вводов на корпусах и оборудовании. Доступны в исполнениях AISI303 и AISI316L. Совместимы с метрической резьбой (EN60423) и PG (DIN 40430); обозначения OMSL (метрические) и OPSL (PG).

Детали
Секшантная контргайка: нержавеющая сталь AISI303 / AISI316L
Резьба соединения: метрическая (EN60423) / PG (DIN 40430)
Назначение: затяжка кабельных вводов на щитах, распаечных коробках и шкафах управления в промышленных применениях.

Технические данные - контргайки метрическая / PG резьба (выбор)
M 12 x 1,5 - Code: OMSL 01 - H mm: 2,8 - Ключ mm: 15
M 16 x 1,5 - Code: OMSL 02 - H mm: 3 - Ключ mm: 19
M 20 x 1,5 - Code: OMSL 03 - H mm: 3,5 - Ключ mm: 24
M 25 x 1,5 - Code: OMSL 04 - H mm: 3,5 - Ключ mm: 30
M 32 x 1,5 - Code: OMSL 05 - H mm: 4 - Ключ mm: 36
M 40 x 1,5 - Code: OMSL 06 - H mm: 4 - Ключ mm: 46
M 50 x 1,5 - Code: OMSL 07 - H mm: 5 - Ключ mm: 55
M 63 x 1,5 - Code: OMSL 08 - H mm: 5 - Ключ mm: 70
M 70 x 2,0 - Code: OMSL 09-70 - H mm: 7 - Ключ mm: 80
M 72 x 1,5 - Code: OMSL 09-72 - H mm: 7 - Ключ mm: 85
M 72 x 2,0 - Code: OMSL09-72-2 - H mm: 7 - Ключ mm: 85
M 75 x 1,5 - Code: OMSL 09 - H mm: 7 - Ключ mm: 90
M 80 x 2,0 - Code: OMSL 09-80 - H mm: 7 - Ключ mm: 90
M 80 x 2,0 - Code: OMSL 10 - H mm: 10 - Ключ mm: 100

PG размеры:
PG 7 - Code: OPSL 01 - H mm: 2,8 - Ключ mm: 15
PG 9 - Code: OPSL 02 - H mm: 2,8 - Ключ mm: 18
PG 11 - Code: OPSL 03 - H mm: 3 - Ключ mm: 22
PG 13,5 - Code: OPSL 04 - H mm: 3 - Ключ mm: 24
PG 16 - Code: OPSL 05 - H mm: 3 - Ключ mm: 27
PG 21 - Code: OPSL 06 - H mm: 3,5 - Ключ mm: 32
PG 29 - Code: OPSL 07 - H mm: 4 - Ключ mm: 41
PG 36 - Code: OPSL 08 - H mm: 5 - Ключ mm: 50
PG 42 - Code: OPSL 09 - H mm: 5 - Ключ mm: 60
PG 48 - Code: OPSL 10 - H mm: 5,5 - Ключ mm: 65

Характеристики / технические спецификации

• Материал: нержавеющая сталь AISI303 / AISI316L
• Тип: шестигранная контргайка
• Назначение: для затяжки кабельных вводов
• Стандарты резьбы: метрическая (EN60423) и PG (DIN 40430)
• Доступные метрические размеры и коды: M12x1,5 (OMSL 01), M16x1,5 (OMSL 02), M20x1,5 (OMSL 03), M25x1,5 (OMSL 04), M32x1,5 (OMSL 05), M40x1,5 (OMSL 06), M50x1,5 (OMSL 07), M63x1,5 (OMSL 08), M70x2,0 (OMSL 09-70), M72x1,5 (OMSL 09-72), M72x2,0 (OMSL09-72-2), M75x1,5 (OMSL 09), M80x2,0 (OMSL 09-80), M80x2,0 (OMSL 10)
• Доступные PG размеры и коды: PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13,5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
• Типичные значения H (высота) и размеры ключа указаны для каждой позиции в технических данных
