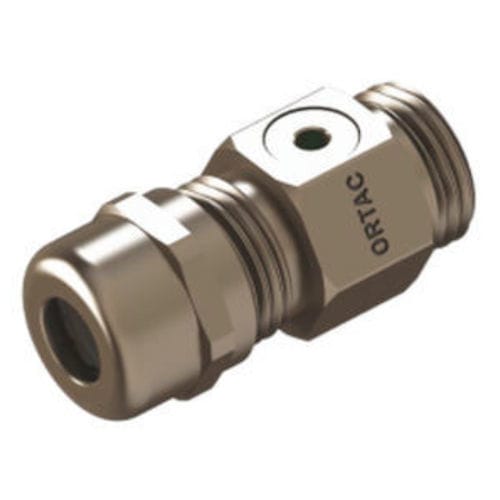

Кабельная втулка аэратор OMBVG01

из полиамидаиз латунииз никелевой латуни

Наименование изделия
Вентиляционная кабельная вводная (гланд) – латунь / нержавеющая сталь (AISI 303/316L) с гидрофобным вентиляционным элементом, степень защиты IP68.

Материалы и компоненты
Гайка: латунированная латунь или нержавеющая сталь (AISI 303/316L)
Уплотнительное кольцо: TPV
Корпус вводной: латунированная латунь или нержавеющая сталь (AISI 303/316L)
Держатель кабеля: полиамид PA6 V2
О-кольцо: NBR / EPDM
Вентильная часть: акриловый сополимер на нейлоновом основании (гидрофобный - олеофобный)
Резьба соединения: метрическая (EN 60423) и PG (DIN 40430)
Класс защиты: IP68
Температурный диапазон: -20 °C до +100 °C и -30 °C до +150 °C (в зависимости от варианта)

Преимущества

• Выравнивает внутреннее и внешнее давление, предотвращая деформацию корпуса
• Предотвращает конденсацию и снижает риск коррозии внутри корпуса
• Совмещает функции вводной заглушки и вентиляции
• Продлевает срок службы электронных компонентов, поддерживая внутренний микроклимат
• Высокие показатели воздушного потока при сохранении стойкости к проникновению воды
• Защита от вибраций
• Быстрая и простая сборка на месте эксплуатации
• Высокая разгрузка натяжения и химическая стойкость
• Доступны в различных размерах и диапазонах зажима

Области применения

• Промышленные и электронные корпуса
• Оборудование для ветро- и солнечной энергетики
• Осветительные приборы, пищевое и напитковое оборудование
• Автомобильные и автоматизационные системы
• Железнодорожная техника

Техническая таблица (вентиляционные гланды метрическая / PG резьба)
Заголовок: AG Thread; Brass Code; Stainless Steel Code; H (mm); GL (mm); Wrench (mm); Clamping Range (mm); Hole Diameter (mm); Average Air Flow l/h; Water Intrusion (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

Технические характеристики

• Материалы: гайка и корпус из латуни с никелевым покрытием или нержавеющей стали (AISI 303/316L)
• Уплотнительное кольцо: TPV
• Держатель кабеля: полиамид PA6 V2
• O-кольцо: NBR или EPDM
• Вентильный элемент: акриловый сополимер на нейлоновом основании (гидрофобный - олеофобный)
• Стандарты резьбы: метрическая (EN 60423) и PG (DIN 40430)
• Класс защиты: IP68
• Рабочие температурные диапазоны: -20 °C до +100 °C и -30 °C до +150 °C в зависимости от варианта
• Диапазоны зажима и воздушный поток зависят от модели
• Показатели проникновения воды: около 0,1 бар (в зависимости от модели)
