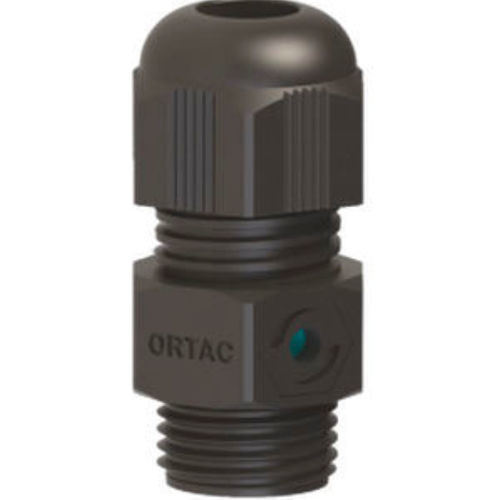

Вентиляционная решетка из пластика OMVGL01

для наружного применения

Наименование продукта
Вентиляционные кабельные вводы – Пластик (серия OMV/OPV) от Ortac

Материалы

• Крышечная гайка: Полиамид PA6 V2
• Уплотнительное кольцо: TPV
• Корпус вводa: Полиамид PA6 V2
• O‑кольцо: NBR / EPDM
• Вентильная часть: Акриловый сополимер на нейлоновой основе (гидрофобный – олеофобный)

Защита и температура
Степень защиты: IP68
Температурный диапазон: -20 °C до +100 °C (стандарт) / -40 °C до +150 °C (расширенный)

Соединение и стандарты
Резьба соединения: Метрическая (EN 60423) и PG (DIN 40430)

Преимущества

• Уравнивает давление внутри и снаружи корпусов
• Предотвращает коррозию и конденсацию воды внутри корпусов
• Может использоваться как кабельный ввод и как вентиляционный элемент
• Продлевает срок службы защищаемых компонентов
• Высокая пропускная способность воздуха
• Защита от вибрации
• УФ‑стойкость по запросу
• Простота сборки
• Без галогенов
• Высокая механическая и химическая стойкость

Области применения

• Промышленные и электронные корпуса
• Оборудование ветроэнергетики и солнечной энергетики
• Осветительная техника
• Автомобильная промышленность и автоматизация
• Железнодорожная техника

Варианты / Типичные технические данные (выбранные строки)
M 12 x 1,5 : OMVGL01 (Светло‑серый), OMVGB01 (Чёрный) — H: 29 mm; GL: 8 mm; Ключ: 19 mm; Диапазон зажима: 4-6,5 mm; Диаметр отверстия: 12,30 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
M 16 x 1,5 : OMVGL02 (Светло‑серый), OMVGB02 (Чёрный) — H: 33 mm; GL: 8 mm; Ключ: 19 mm; Диапазон зажима: 4-8 mm; Диаметр отверстия: 16,3 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
M 16 x 1,5 : OMVGL03 (Светло‑серый), OMVGB03 (Чёрный) — H: 34 mm; GL: 10 mm; Ключ: 22 mm; Диапазон зажима: 5-10 mm; Диаметр отверстия: 16,3 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
M 20 x 1,5 : OMVGL04RS / OMVGB04RS (Светло‑серый/Чёрный) — H: 40,5 mm; GL: 10 mm; Ключ: 24 mm; Диапазон зажима: 4-9 mm; Диаметр отверстия: 20,3 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
PG7 : OPVGL01 (Светло‑серый), OPVGB01 (Чёрный) — H: 29 mm; GL: 8 mm; Ключ: 19 mm; Диапазон зажима: 4-8 mm; Диаметр отверстия: 13 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
PG9 : OPVGL02 / OPVGB02 — H: 33 mm; GL: 8 mm; Ключ: 19 mm; Диапазон зажима: 4-8 mm; Диаметр отверстия: 15,5 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
PG11 : OPVGL03 / OPVGB03 — H: 34 mm; GL: 10 mm; Ключ: 22 mm; Диапазон зажима: 5-10 mm; Диаметр отверстия: 19 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar
PG13,5 : OPVGL04RS / OPVGB04RS и OPVGL04 / OPVGB04 — H: 34 mm; GL: 10 mm; Ключ: 24 mm; Диапазон зажима: 4-9 mm или 6-12 mm; Диаметр отверстия: 21 mm; Средний воздушный поток: 70 I/H; Попадание воды: 0,1 bar

Характеристики / Технические спецификации

• Наименование: Вентиляционные кабельные вводы – Пластик
• Бренд: Ortac
• Материалы: Полиамид PA6 V2 (гайка, корпус), TPV (уплотнительное кольцо), NBR/EPDM (O‑кольцо), Акриловый сополимер на нейлоне (вентиль)
• Резьбы соединения: Метрическая (EN 60423) и PG (DIN 40430)
• Степень защиты: IP68
• Температурный диапазон: -20 °C до +100 °C (стандарт); -40 °C до +150 °C (расширенный)
• Диапазоны зажима и диаметры отверстий зависят от размера резьбы (см. варианты)
• Средний воздушный поток: высокий (примерные значения перечислены по варианту)
• Защита от попадания воды: 0,1 bar (типично)
• Особенности: защита от вибрации, УФ‑стойкость по запросу, без галогенов, простота монтажа, высокая химическая стойкость
