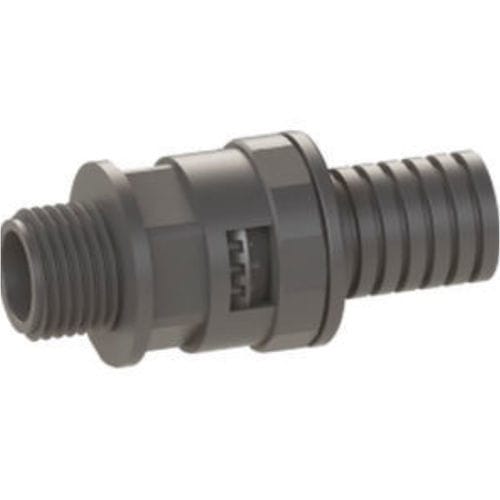

Кабельная втулка с резьбой PG ODG10-PG7

из полиамидаиз PA6без галогенов

Продукт
Кабельные вводы из полиамида с резьбой PG для уплотнения и фиксации труб. Доступные коды: ODG (серый) и ODB (черный).

Детали продукта
Материал : Полиамид PA6 V2
Соединительная резьба : Метрическая (EN 60423)
Цвет : Серый (RAL7031) / Черный (RAL9005)
Температурный диапазон : -40 °C +120 °C

Свойства

• УФ-стойкость (черный) по запросу*
• Простая сборка
• Без галогенов
• Совместимость с трубами PA и PP

Технические данные
AG mm. | Gray Code RAL 7031 | Black Code RAL 9005 | Spiral Diameter mm. | H mm. | GL mm. | A mm. | B mm. | wrench mm.
PG 7 — ODG10-PG7 (Gray) / ODB10-PG7 (Black) — 6,5 x 10 — H: 26 — GL: 11 — A: 6,9 — B: 18,7 — wrench: 15
PG 7 — ODG12-PG7 / ODB12-PG7 — 8,5 x 12 — H: 26 — GL: 11 — A: 8,2 — B: 20,7 — wrench: 17
PG 9 — ODG13-PG9 / ODB13-PG9 — 10 x 13 — H: 26 — GL: 11 — A: 10,3 — B: 21,7 — wrench: 18
PG 11 — ODG15-PG11 / ODB15-PG11 — 12 x 15,8 — H: 26,5 — GL: 11 — A: 13,3 — B: 26 — wrench: 20
PG 13,5 — ODG18-PG13,5 / ODB18-PG13,5 — 14,2 x 18,4 — H: 31 — GL: 11 — A: 15,3 — B: 28 — wrench: 23
PG 16 — ODG21-PG16 / ODB21-PG16 — 16,5 x 21,2 — H: 33 — GL: 13 — A: 16,6 — B: 32 — wrench: 27
PG 21 — ODG28-PG21 / ODB28-PG21 — 23 x 28,4 — H: 39 — GL: 16 — A: 22,3 — B: 39,5 — wrench: 34
PG 29 — ODG34-PG29 / ODB34-PG29 — 29 x 34,5 — H: 43 — GL: 16 — A: 31,7 — B: 46,5 — wrench: 40
PG 36 — ODG42-PG36 / ODB42-PG36 — 36 x 42,5 — H: 45,5 — GL: 16 — A: 40,5 — B: 55,5 — wrench: 50
PG 48 — ODG54-PG48 / ODB54-PG48 — 48 x 54,5 — H: 47,5 — GL: 16 — A: 51,7 — B: 67,5 — wrench: 62

Технические характеристики

• Материал: Полиамид PA6 V2
• Стандарт резьбы: Метрическая (EN 60423)
• Доступные цвета: Серый (RAL7031) и Черный (RAL9005)
• Рабочий температурный диапазон: -40 °C до +120 °C
• УФ-стойкость для черного доступна по запросу
• Без галогенов
• Простая сборка
• Совместимы с трубами PA и PP
• Доступные размеры PG и коды: PG 7, PG 9, PG 11, PG 13,5, PG 16, PG 21, PG 29, PG 36, PG 48 (см. Технические данные для кодов ODG/ODB и размеров)
