Кабельная втулка из полиамида ODG10-M12
из PA6без галогеноврезьбовая

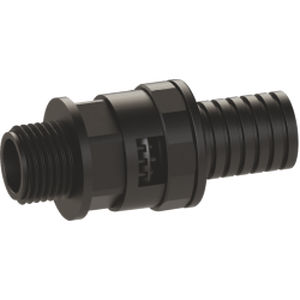

Кабельная втулка из полиамида - ODG10-M12 - ORTAC - из PA6 / без галогенов / резьбовая
Кабельная втулка из полиамида - ODG10-M12 - ORTAC - из PA6 / без галогенов / резьбовая
Кабельная втулка из полиамида - ODG10-M12 - ORTAC - из PA6 / без галогенов / резьбовая - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из полиамида, из PA6
Уровень защиты
без галогенов
Другие характеристики
резьбовая, метрическая
Диаметр кабеля

МАКС.: 51,4 mm
(2,02 in)

МИН.: 6,9 mm
(0,27 in)

Диаметр резьбы

МАКС.: 63 mm
(2,48 in)

МИН.: 12 mm
(0,47 in)

Рабочая температура

МАКС.: 120 °C
(248 °F)

МИН.: -40 °C
(-40 °F)

Описание

Описание продукта
  • Материал: полиамид PA6 V2
  • Резьба подключения: метрическая (EN 60423)
  • Цвет: серый (RAL7031); чёрный (RAL9005) — чёрный с UV‑защитой по запросу
  • Диапазон температур: -40 °C до +120 °C
  • Без галогенов
  • Совместим с трубами/гофрой PA или PP
  • Простота сборки


Технические данные — Стандартные метрические размеры
  • M 12 x 1,5 | ODG10-M12 | ODB10-M12 | 6,5 x 10 | 26 | 11 | 6,9 | 18,7 | 15
  • M 12 x 1,5 | ODG12-M12 | ODB12-M12 | 8,5 x 12 | 26 | 11 | 8,2 | 20,7 | 17
  • M 16 x 1,5 | ODG13-M16 | ODB13-M16 | 10 x 13 | 26 | 11 | 10,8 | 21,7 | 18
  • M 16 x 1,5 | ODG15-M16 | ODB15-M16 | 12 x 15,8 | 26,5 | 11 | 10,9 | 26 | 20
  • M 20 x 1,5 | ODG18-M20 | ODB18-M20 | 14,2 x 18,4 | 31 | 11 | 14,7 | 28 | 23
  • M 20 x 1,5 | ODG21-M20 | ODB21-M20 | 16,5 x 21,2 | 33 | 13 | 15,2 | 32 | 27
  • M 25 x 1,5 | ODG28-M25 | ODB28-M25 | 23 x 28,4 | 39 | 16 | 18,7 | 39,5 | 34
  • M 32 x 1,5 | ODG34-M32 | ODB34-M32 | 29 x 34,5 | 43 | 16 | 25,7 | 46,5 | 40
  • M 40 x 1,5 | ODG42-M40 | ODB42-M40 | 36 x 42,5 | 45,5 | 16 | 32,7 | 55,5 | 50
  • M 63 x 1,5 | ODG54-M63 | ODB54-M63 | 48 x 54,5 | 47,5 | 16 | 51,4 | 67,5 | 62


Технические данные — Специальные метрические размеры
  • M 12 x 1,5 | ODG13-M12 | ODB13-M12 | 10 x 13 | 26 | 11 | 8 | 21,7 | 18
  • M 20 x 1,5 | ODG13-M20 | ODB13-M20 | 10 x 13 | 26 | 11 | 10,5 | 21,7 | 18
  • M 20 x 1,5 | ODG15-M20 | ODB15-M20 | 12 x 15,8 | 26,5 | 11 | 13 | 26 | 20
  • M 16 x 1,5 | ODG18-M16 | ODB18-M16 | 14,2 x 18,4 | 31 | 11 | 10,3 | 28 | 23
  • M 25 x 1,5 | ODG21-M25 | ODB21-M25 | 16,5 x 21,2 | 33 | 13 | 18,6 | 32 | 27
  • M 32 x 1,5 | ODG28-M32 | ODB28-M32 | 23 x 28,4 | 39 | 16 | 26,8 | 39,5 | 34
  • M 40 x 1,5 | ODG34-M40 | ODB34-M40 | 29 x 34,5 | 43 | 16 | 32,6 | 46,5 | 40
  • M 50 x 1,5 | ODG42-M50 | ODB42-M50 | 36 x 42,5 | 45,5 | 16 | 40,2 | 55,5 | 50
  • M 50 x 1,5 | ODG54-M50 | ODB54-M50 | 48 x 54,5 | 47,5 | 16 | 43,1 | 67,5 | 62


Характеристики / Технические спецификации
  • Материал: полиамид PA6 V2
  • Стандарт резьбы подключения: метрическая (EN 60423)
  • Доступные цвета: серый (RAL7031) и чёрный (RAL9005) — чёрный с UV‑защитой по запросу
  • Диапазон рабочих температур: -40 °C до +120 °C
  • Без галогенов
  • Разработано для применения с трубами/гофрой PA или PP
  • Доступно в нескольких метрических размерах резьбы (например M12, M16, M20, M25, M32, M40, M50, M63) с подробными данными по спиральным диаметрам и габаритам выше

Каталоги

ORTAC 2018 GENERAL CATALOGUE
ORTAC 2018 GENERAL CATALOGUE
128 Страницы
Более подробная информация на сайте ORTAC
