Кабельная втулка из латуни CP series

из никелевой латунииз нержавеющей сталиIP66

Наименование продукта

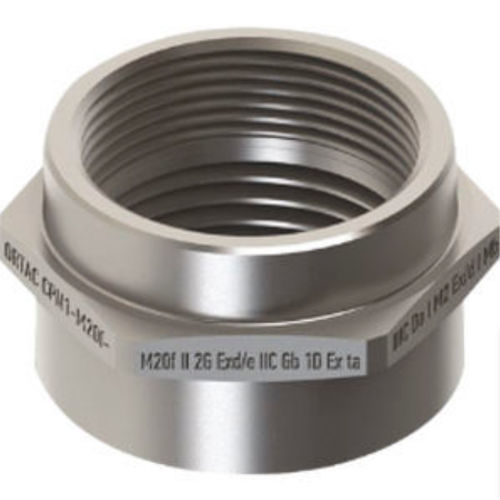

Муфта CP TYPE — Метрическая

Общая информация
Тип : CP TYPE COUPLING
Код защиты : I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
Сертификат : IEP 15 ATEX 0333U
Материал : Латунь; Латунь с никелевым покрытием; Нержавеющая сталь
Прокладки (стандарты) : NBR / Силикон
Температурный диапазон : -40 °C до +100 °C
Степень защиты : IP66 - IP68
Область применения : ZONE1, ZONE 2, ZONE 21, ZONE 22; Газовые группы IIA, IIB, IIC

Технические данные (таблица)
IG | Код изделия | IG1 mm | D mm | H mm | GL mm | GL1 mm | SW mm
M12 x 1,5 | CPXX/M12f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 18
M16 x 1,5 | CPXX/M16f-M12f | M12 x 1,5 | 9,5 | 33 | 15 | 15 | 20
M16 x 1,5 | CPXX/M16f-M16f | M16 x 1,5 | 13 | 33 | 15 | 15 | 20
M20 x 1,5 | CPXX/M20f-M16f | M16 x 1,5 | 13,5 | 33 | 15 | 15 | 25
M20 x 1,5 | CPXX/M20f-M20f | M20 x 1,5 | 16 | 33 | 15 | 15 | 25
M25 x 1,5 | CPXX/M25f-M20f | M20 x 1,5 | 17 | 33 | 15 | 15 | 32
M25 x 1,5 | CPXX/M25f-M25f | M25 x 1,5 | 22 | 33 | 15 | 15 | 32
M32 x 1,5 | CPXX/M32f-M25f | M25 x 1,5 | 22 | 34 | 15 | 15 | 36
M32 x 1,5 | CPXX/M32f-M32f | M32 x 1,5 | 29 | 34 | 15 | 15 | 36
M40 x 1,5 | CPXX/M40f-M32f | M32 x 1,5 | 29 | 37 | 18 | 15 | 45
M40 x 1,5 | CPXX/M40f-M40f | M40 x 1,5 | 37 | 40 | 18 | 18 | 45
M50 x 1,5 | CPXX/M50f-M40f | M40 x 1,5 | 37,5 | 40 | 18 | 18 | 55
M50 x 1,5 | CPXX/M50f-M50f | M50 x 1,5 | 47 | 40 | 18 | 18 | 55
M63 x 1,5 | CPXX/M63f-M50f | M50 x 1,5 | 47 | 41 | 18 | 18 | 70
M63 x 1,5 | CPXX/M63f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 70
M75 x 1,5 | CPXX/M75f-M63f | M63 x 1,5 | 60 | 41 | 18 | 18 | 80
M75 x 1,5 | CPXX/M75f-M75f | M75 x 1,5 | 72 | 41 | 18 | 18 | 80
M90 x 1,5 | CPXX/M90f-M75f | M75 x 1,5 | 72 | 45 | 21 | 18 | 95
M90 x 1,5 | CPXX/M90f-M90f | M90 x 1,5 | 87 | 45 | 21 | 21 | 95
M110 x 1,5 | CPXX/M110f-M110f | M110 x 1,5 | 107 | 45 | 21 | 21 | 120

Примечания
Доступные материалы: латунь, латунь с никелевым покрытием, нержавеющая сталь. Прокладки: NBR или силикон. Сертификат: IEP 15 ATEX 0333U. Степени защиты IP66–IP68. Подходит для взрывоопасных зон ZONE 1/2 и ZONE 21/22 и газовых групп IIA, IIB, IIC.

Технические характеристики

• Тип : CP TYPE COUPLING
• Сертификат : IEP 15 ATEX 0333U
• Материал : Латунь; Латунь с никелевым покрытием; Нержавеющая сталь
• Материалы прокладки (стандарты) : NBR / Силикон
• Рабочий диапазон температур : -40 °C до +100 °C
• Степень защиты : IP66 - IP68
• Области применения : Zone 1, Zone 2, Zone 21, Zone 22; Газовые группы IIA, IIB, IIC
• Размеры резьбы : Метрическая резьба M12–M110 (см. техническую таблицу для размеров и кодов)
