Резьбовой адаптер AP1 TYPE
наружная резьбавнутренняя резьбадля кабеля

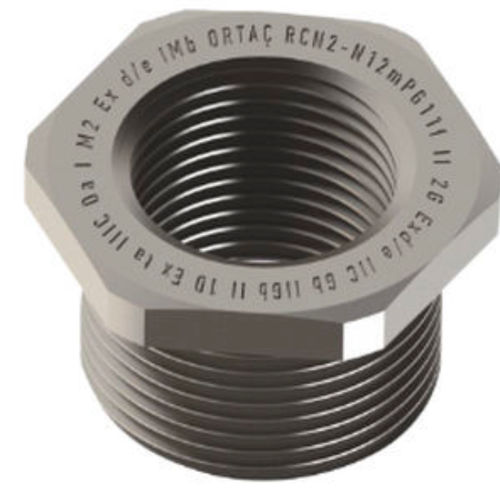

Резьбовой адаптер - AP1 TYPE - ORTAC - наружная резьба / внутренняя резьба / для кабеля
Резьбовой адаптер - AP1 TYPE - ORTAC - наружная резьба / внутренняя резьба / для кабеля
Резьбовой адаптер - AP1 TYPE - ORTAC - наружная резьба / внутренняя резьба / для кабеля - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Тип соединения
резьбовой, внутренняя резьба, наружная резьба
Место применения
для кабеля
Материал
из нержавеющей стали, из латуни, из никелевой латуни
Другие характеристики
прямой, NPT, герметичный, взрывозащищенный
Диаметр

МАКС.: 110 mm
(4,331 in)

МИН.: 6,35 mm
(0,25 in)

Длина

МАКС.: 54 mm
(2,13 in)

МИН.: 19 mm
(0,75 in)

Описание

Продукт
  • Тип: AP1 TYPE ADAPTER
  • Модели: AP1XX / APXX — множественные переходы резьбы Mx / NPT


Код защиты / Сертификат / Материал / Стандарты / O-ring / Диапазон температур / Класс защиты / Область применения
  • Код защиты: I M2 Ex db I Mb / I M2 Ex eb I Mb II 2G Ex db IIC Gb II 2G Ex eb II Gb II 1D Ex ta IIIC Da
  • Сертификат: IEP 15 ATEX 0333U
  • Материал: латунь, латунь с никелевым покрытием, нержавеющая сталь
  • Стандарты: EN 60079-0 2012 / 60079-1 2007 / 60079-7 2007 / 60079-31 2009
  • O-ring: NBR / Силикон
  • Диапазон температур: -40 °C до +100 °C
  • Класс защиты: IP66-IP68
  • Область применения: ZONE 1, ZONE 2, ZONE 21, ZONE 22 — группы газов IIA, IIB, IIC


Технические данные (продукт / таблица размеров)
  • M16 x 1,5 — AP1XX/M16m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 22 mm
  • M20 x 1,5 — AP1XX/M20m-N14f — NPT 1/4" — GL min. 15 mm — H 19 mm — SW 25 mm
  • M25 x 1,5 — AP1XX/M25m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 30 mm
  • M32 x 1,5 — AP1XX/M32m-N12f — NPT 1/2" — GL min. 15 mm — H 19 mm — SW 36 mm
  • M32 x 1,5 — AP1XX/M32m-N34f — NPT 3/4" — GL min. 15 mm — H 19 mm — SW 36 mm
  • M40 x 1,5 — AP1XX/M40m-N34f — NPT 3/4" — GL min. 18 mm — H 22 mm — SW 45 mm
  • M40 x 1,5 — AP1XX/M40m-N100f — NPT 1" — GL min. 18 mm — H 22 mm — SW 45 mm
  • M50 x 1,5 — AP1XX/M50m-N100f — NPT 1" — GL min. 18 mm — H 23 mm — SW 55 mm
  • M50 x 1,5 — AP1XX/M50m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 55 mm
  • M63 x 1,5 — AP1XX/M63m-N114f — NPT 1 1/4" — GL min. 18 mm — H 23 mm — SW 70 mm
  • M63 x 1,5 — AP1XX/M63m-N112f — NPT 1 1/2" — GL min. 18 mm — H 23 mm — SW 70 mm
  • M75 x 1,5 — AP1XX/M75m-N112f — NPT 1 1/2" — GL min. 18 mm — H 24 mm — SW 85 mm
  • M75 x 1,5 — AP1XX/M75m-N200f — NPT 2" — GL min. 18 mm — H 24 mm — SW 85 mm
  • M90 x 1,5 — AP1XX/M90m-N200f — NPT 2" — GL min. 21 mm — H 29 mm — SW 100 mm
  • M90 x 1,5 — AP1XX/M90m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 100 mm
  • M110 x 1,5 — AP1XX/M110m-N212f — NPT 2 1/2" — GL min. 31 mm — H 41 mm — SW 120 mm
  • M110 x 1,5 — AP1XX/M110m-N300f — NPT 3" — GL min. 33 mm — H 43 mm — SW 120 mm
  • NPT 3/8" — AP1XX/N38m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 22 mm
  • NPT 1/2" — AP1XX/N12m-M12f — M12 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
  • NPT 1/2" — AP1XX/N12m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 25 mm
  • NPT 3/4" — AP1XX/N34m-M16f — M16 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
  • NPT 3/4" — AP1XX/N34m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 30 mm
  • NPT 1" — AP1XX/N100m-M20f — M20 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
  • NPT 1" — AP1XX/N100m-M25f — M25 x 1,5 — GL min. 15 mm — H 19 mm — SW 36 mm
  • NPT 1 1/4" — AP1XX/N114m-M25f — M25 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
  • NPT 1 1/4" — AP1XX/N114m-M32f — M32 x 1,5 — GL min. 18 mm — H 22 mm — SW 45 mm
  • NPT 1 1/2" — AP1XX/N112m-M32f — M32 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
  • NPT 1 1/2" — AP1XX/N112m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 55 mm
  • NPT 2" — AP1XX/N200m-M40f — M40 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
  • NPT 2" — AP1XX/N200m-M50f — M50 x 1,5 — GL min. 18 mm — H 23 mm — SW 65 mm
  • NPT 2 1/2" — AP1XX/N212m-M50f — M50 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
  • NPT 2 1/2" — AP1XX/N212m-M63f — M63 x 1,5 — GL min. 28 mm — H 34 mm — SW 75 mm
  • NPT 3" — AP1XX/N300m-M63f — M63 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
  • NPT 3" — AP1XX/N300m-M75f — M75 x 1,5 — GL min. 28 mm — H 36 mm — SW 95 mm
  • NPT 4" — AP1XX/N400m-M75f — M75 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
  • NPT 4" — AP1XX/N400m-M90f — M90 x 1,5 — GL min. 28 mm — H 38 mm — SW 120 mm
  • NPT 2" — APXX/N200m-M63f — M63 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 70 mm
  • NPT 2" — APXX/N200m-M75f — M75 x 1,5 — GL min. 18 mm — H 40,5 mm — SW 80 mm
  • NPT 2 1/2" — APXX/N212m-M75f — M75 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 80 mm
  • NPT 2 1/2" — APXX/N212m-M90f — M90 x 1,5 — GL min. 28 mm — H 50,5 mm — SW 95 mm
  • NPT 3" — APXX/N300m-M90f — M90 x 1,5 — GL min. 28 mm — H 54 mm — SW 95 mm
  • NPT 3" — APXX/N300m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 115 mm
  • NPT 4" — APXX/N400m-M110f — M110 x 1,5 — GL min. 28 mm — H 54 mm — SW 120 mm


Документы / Паспорт
  • Технический паспорт доступен для Ex-Proof адаптеров AP1 (технический PDF на странице продукта).

Каталоги

ORTAC 2018 GENERAL CATALOGUE
ORTAC 2018 GENERAL CATALOGUE
128 Страницы
