Кабельная втулка из латуни UNZEN series
из никелевой латунииз алюминияиз нержавеющей стали

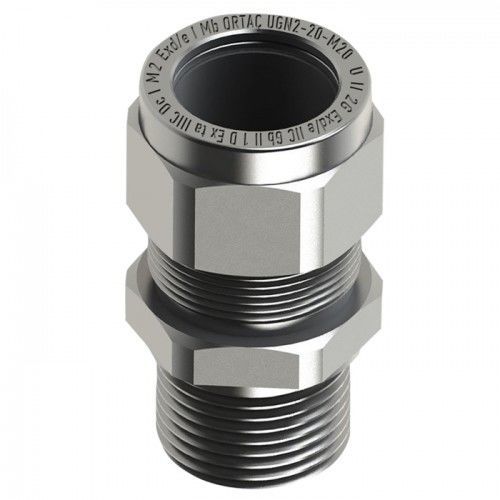

Кабельная втулка из латуни - UNZEN series - ORTAC - из никелевой латуни / из алюминия / из нержавеющей стали
Кабельная втулка из латуни - UNZEN series - ORTAC - из никелевой латуни / из алюминия / из нержавеющей стали
Кабельная втулка из латуни - UNZEN series - ORTAC - из никелевой латуни / из алюминия / из нержавеющей стали - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из никелевой латуни, из латуни, из нержавеющей стали, из алюминия
Уровень защиты
взрывозащищенная, IP68, для опасных зон
Другие характеристики
NPT, метрическая, для неармированного кабеля, с резьбой
Диаметр кабеля

МАКС.: 67,9 mm
(2,67 in)

МИН.: 6,1 mm
(0,24 in)

Диаметр резьбы

МАКС.: 75 mm
(2,95 in)

МИН.: 16 mm
(0,63 in)

Рабочая температура

МАКС.: 180 °C
(356 °F)

МИН.: -60 °C
(-76 °F)

Описание

UNZEN Series Unarmoured Ex Proof Cable Glands - UG

Сведения о продукте
  • Тип: UAG (Un-armoured) вводная (клеммная) для неэкранованных кабелей
  • Код защиты: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Сертификат: IEP 14 ATEX 0217U
  • Материалы: MS58 латунь (с или без никелирования), нержавеющая сталь AISI303 / 316L, алюминий
  • Стандарты: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Класс защиты: IP68
  • Диапазон температур (в зависимости от материала уплотнения): NBR -30 °C до +120 °C; NEOPRENE -40 °C до +100 °C; SILICONE -60 °C до +180 °C; TPE/V -30 °C до +100 °C
  • Области применения: ZONE 1, ZONE 2, ZONE 21, ZONE 22; Газовые группы: IIA, IIB, IIC
  • Тип кабеля: неэкранованный (без брони)


Технические данные - размеры
  • 16 — Код: UGXX/16/X | Резьба: M16x1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 11.6 mm | GL min: 15 mm | C: 20 mm | B: 24 mm
  • 20s — Код: UGXX/20s/X | Резьба: M20sx1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 13.2 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 20 — Код: UGXX/20/X | Резьба: M20x1.5 | NPT: 1/2 in | B Min: 9.5 mm | B Max: 15.9 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 25 — Код: UGXX/25/X | Резьба: M25x1.5 | NPT: 3/4 in | B Min: 12.5 mm | B Max: 20.5 mm | GL min: 15 mm | C: 30 mm | B: 30 mm
  • 32 — Код: UGXX/32/X | Резьба: M32x1.5 | NPT: 1 in | B Min: 18.2 mm | B Max: 26.2 mm | GL min: 15 mm | C: 38 mm | B: 38 mm
  • 40 — Код: UGXX/40/X | Резьба: M40x1.5 | NPT: 1-1/4 in | B Min: 23.7 mm | B Max: 33.9 mm | GL min: 15 mm | C: 45 mm | B: 45 mm
  • 50 — Код: UGXX/50/X | Резьба: M50x1.5 | NPT: 1-1/2 in | B Min: 27.9 mm | B Max: 40.4 mm | GL min: 15 mm | C: 55 mm | B: 55 mm
  • 63s — Код: UGXX/63s/X | Резьба: M63sx1.5 | NPT: 2 in | B Min: 40.4 mm | B Max: 51.0 mm | GL min: 15 mm | C: 70 mm | B: 70 mm
  • 63 — Код: UGXX/63/X | Резьба: M63x1.5 | NPT: 2-1/2 in | B Min: 47.2 mm | B Max: 55.9 mm | GL min: 15 mm | C: 70 mm | B: 80 mm
  • 75s — Код: UGXX/75s/X | Резьба: M75sx1.5 | NPT: 2-1/2 in | B Min: 52.8 mm | B Max: 59.0 mm | GL min: 15 mm | C: 80 mm | B: 80 mm
  • 75 — Код: UGXX/75/X | Резьба: M75x1.5 | NPT: 3 in | B Min: 59.1 mm | B Max: 67.9 mm | GL min: 15 mm | C: 90 mm | B: 90 mm


Технические характеристики
  • Тип: UAG вводная для неэкранованных кабелей
  • Код защиты и сертификация: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db — Сертификат IEP 14 ATEX 0217U
  • Материалы: MS58 латунь (опция никелирования), нержавеющая сталь AISI303 / 316L, алюминий
  • Стандарты: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Класс защиты: IP68
  • Температурные диапазоны по материалу уплотнения: NBR -30 °C до +120 °C; Neoprene -40 °C до +100 °C; Silicone -60 °C до +180 °C; TPE/V -30 °C до +100 °C
  • Области применения: взрывоопасные зоны ZONE 1/2/21/22 и газовые группы IIA, IIB, IIC
  • Совместимость кабелей: неэкранованные кабели; см. указанные выше коды и размеры
