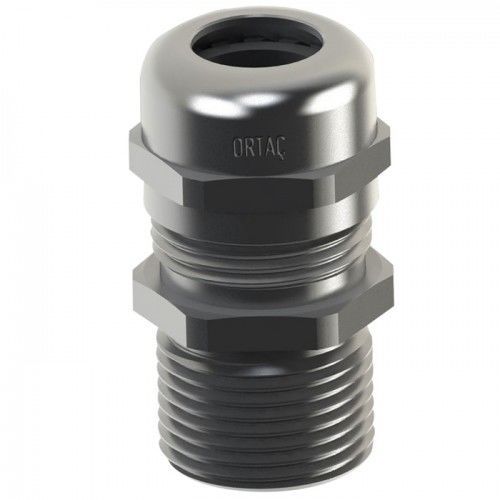

Кабельная втулка из латуни UAG
из никелевой латунииз алюминияиз нержавеющей стали

Кабельная втулка из латуни - UAG - ORTAC - из никелевой латуни / из алюминия / из нержавеющей стали
Кабельная втулка из латуни - UAG - ORTAC - из никелевой латуни / из алюминия / из нержавеющей стали
Кабельная втулка из латуни - UAG - ORTAC - из никелевой латуни / из алюминия / из нержавеющей стали - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте ORTAC

Характеристики

Материал
из никелевой латуни, из латуни, из нержавеющей стали, из алюминия
Уровень защиты
взрывозащищенная, герметичная, IP68, для опасных зон
Другие характеристики
метрическая, для неармированного кабеля, с резьбой
Диаметр кабеля

МИН.: 3 mm
(0,12 in)

МАКС.: 70 mm
(2,76 in)

Диаметр резьбы

МИН.: 12 mm
(0,47 in)

МАКС.: 90 mm
(3,54 in)

Диапазон зажима

МИН.: 3 mm
(0,1 in)

МАКС.: 70 mm
(2,8 in)

Рабочая температура

МИН.: -60 °C
(-76 °F)

МАКС.: 180 °C
(356 °F)

Описание

Продукт
Взрывозащищённые вводы для неброннированных кабелей Merapi Series UAG. Доступны в размерах M12–M90, степень защиты IP68, применимы в опасных зонах.

Ключевые характеристики
  • Тип: UAG (неброннированный) ввод с одноточечным зажимом
  • Код защиты: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Сертификат ATEX: IEP 14 ATEX 0217U (серия UAG)
  • Материалы: латунь MS58 (опционально никелировать), нержавеющая сталь AISI 303 / AISI 316L, алюминий
  • Стандарты: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Класс защиты: IP68
  • Уплотнения и температурные диапазоны: NBR (-30 °C до +120 °C), неопрен (-40 °C до +100 °C), силикон (-60 °C до +180 °C), TPE/V (-30 °C до +100 °C)
  • Область применения: Zone 1, Zone 2, Zone 21, Zone 22; газовые группы IIA, IIB, IIC
  • Тип кабеля: неброннированный


Технические данные (размеры и коды)
Серия Exd:
  • M12 | Код UAGXX/12/X | Резьба M12x1.5 | AG 3/8 in | GL min.: 15 мм | Диапазон зажима: 3–6,5 мм | Ключ B: 14 | C: 14
  • M16 | Код UAGXX/16/X | Резьба M16x1.5 | AG 3/8 in | GL min.: 15 мм | Диапазон зажима: 4–8 мм | Ключ B: 18 | C: 17
  • M20 | Код UAGXX/20/X | Резьба M20x1.5 | AG 1/2 in | GL min.: 15 мм | Диапазон зажима: 6–12 мм | Ключ B: 22 | C: 22
  • M25s | Код UAGXX/25s/X | Резьба M25x1.5 | AG 3/4 in | GL min.: 15 мм | Диапазон зажима: 10–14 мм | Ключ B: 27 | C: 24
  • M25 | Код UAGXX/25/X | Резьба M25x1.5 | AG 3/4 in | GL min.: 15 мм | Диапазон зажима: 13–18 мм | Ключ B: 30 | C: 30
  • M32 | Код UAGXX/32/X | Резьба M32x1.5 | AG 1 in | GL min.: 15 мм | Диапазон зажима: 13–18 мм | Ключ B: 34 | C: 30
  • M40 | Код UAGXX/40/X | Резьба M40x1.5 | AG 1 1/4 in | GL min.: 15 мм | Диапазон зажима: 18–25 мм | Ключ B: 43 | C: 40
  • M50 | Код UAGXX/50/X | Резьба M50x1.5 | AG 1 1/2 in | GL min.: 15 мм | Диапазон зажима: 22–32 мм | Ключ B: 55 | C: 50
  • M63s | Код UAGXX/63s/X | Резьба M63x1.5 | AG 2 in | GL min.: 15 мм | Диапазон зажима: 33–44 мм | Ключ B: 68 | C: 64
  • M63 | Код UAGXX/63/X | Резьба M63x1.5 | AG 2 in | GL min.: 15 мм | Диапазон зажима: 45–50 мм | Ключ B: 70 | C: 75
  • M75s | Код UAGXX/75s/X | Резьба M75x1.5 | AG 2 1/2 in | GL min.: 20 мм | Диапазон зажима: 45–55 мм | Ключ B: 85 | C: 75
  • M75 | Код UAGXX/75/X | Резьба M75x1.5 | AG 2 1/2 in | GL min.: 20 мм | Диапазон зажима: 50–63 мм | Ключ B: 90 | C: 90
  • M80 | Код UAGXX/80/X | Резьба M80x2.0 | AG 3 in | GL min.: 20 мм | Диапазон зажима: 50–63 мм | Ключ B: 90 | C: 90
  • M90 | Код UAGXX/90/X | Резьба M90x2.0 | AG 3 in | GL min.: 20 мм | Диапазон зажима: 60–70 мм | Ключ B: 100 | C: 100

Серия Exe (выбранные строки):
  • M12 | Код EUAGXX/12/X | Резьба M12x1.5 | AG 3/8 in | GL min.: 6 мм | Диапазон зажима: 3–6,5 мм | Ключ B: 14 | C: 14
  • M16 | Код EUAGXX/16/X | Резьба M16x1.5 | AG 3/8 in | GL min.: 7 мм | Диапазон зажима: 4–8 мм | Ключ B: 18 | C: 17
  • M20 | Код EUAGXX/20/X | Резьба M20x1.5 | AG 1/2 in | GL min.: 8 мм | Диапазон зажима: 6–12 мм | Ключ B: 22 | C: 22
  • M25s | Код EUAGXX/25s/X | Резьба M25x1.5 | AG 3/4 in | GL min.: 8 мм | Диапазон зажима: 10–14 мм | Ключ B: 27 | C: 24
  • M25 | Код EUAGXX/25/X | Резьба M25x1.5 | AG 3/4 in | GL min.: 8 мм | Диапазон зажима: 13–18 мм | Ключ B: 30 | C: 30
  • M32 | Код EUAGXX/32/X | Резьба M32x1.5 | AG 1 in | GL min.: 9 мм | Диапазон зажима: 13–18 мм | Ключ B: 34 | C: 30
  • M40 | Код EUAGXX/40/X | Резьба M40x1.5 | AG 1 1/4 in | GL min.: 9 мм | Диапазон зажима: 18–25 мм | Ключ B: 43 | C: 40
  • M50 | Код EUAGXX/50/X | Резьба M50x1.5 | AG 1 1/2 in | GL min.: 9 мм | Диапазон зажима: 22–32 мм | Ключ B: 55 | C: 50
  • M63s | Код EUAGXX/63s/X | Резьба M63x1.5 | AG 2 in | GL min.: 14 мм | Диапазон зажима: 33–44 мм | Ключ B: 68 | C: 64
  • M63 | Код EUAGXX/63/X | Резьба M63x1.5 | AG 2 in | GL min.: 15 мм | Диапазон зажима: 45–50 мм | Ключ B: 70 | C: 75
  • M75s | Код EUAGXX/75s/X | Резьба M75x1.5 | AG 2 1/2 in | GL min.: 20 мм | Диапазон зажима: 45–55 мм | Ключ B: 85 | C: 75
  • M75 | Код EUAGXX/75/X | Резьба M75x1.5 | AG 2 1/2 in | GL min.: 20 мм | Диапазон зажима: 50–63 мм | Ключ B: 90 | C: 90
  • M80 | Код EUAGXX/80/X | Резьба M80x2.0 | AG 3 in | GL min.: 20 мм | Диапазон зажима: 50–63 мм | Ключ B: 90 | C: 90
  • M90 | Код EUAGXX/90/X | Резьба M90x2.0 | AG 3 in | GL min.: 20 мм | Диапазон зажима: 60–70 мм | Ключ B: 100 | C: 100


Особенности / Технические характеристики
  • Тип: UAG ввод для неброннированных кабелей (одноточечный зажим)
  • Код защиты: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Сертификат ATEX: IEP 14 ATEX 0217U (серия UAG)
  • Материалы: латунь MS58 (опционально никелирование), нержавеющая сталь AISI 303 / AISI 316L, алюминий
  • Стандарты: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Класс защиты: IP68
  • Доступные уплотнения: NBR, неопрен, силикон, TPE/V с соответствующими температурными диапазонами
  • Подходит для опасных зон: Zone 1, Zone 2, Zone 21, Zone 22; газовые группы IIA, IIB, IIC
  • Тип кабеля: неброннированный
  • Доступные размеры: M12–M90 с соответствующими диапазонами зажима и размерами ключей, указанными выше
