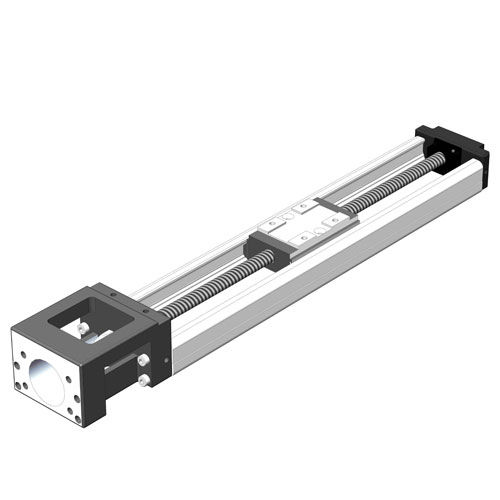

Линейный привод THK KR series

электрическийс шариковым винтомкомпактный

Линейные направляющие серии THK KR состоят из высокожесткого внешнего рельса с U-образным сечением, направляющих LM с обеих сторон и шарико-винтовой пары в центре. Благодаря внутреннему блоку, состоящему из высокожесткого наружного рельса с U-образным сечением, направляющих LM с обеих сторон и шарико-винтовой пары в центре, привод LM Guide Actuator модели KR позволяет получить высокожесткий и высокоточный привод, занимающий минимальное пространство. Кроме того, поскольку корпуса A и B служат также опорными узлами, а внутренний блок - столом, данная модель позволяет значительно сократить количество человеко-часов, необходимых для проектирования и сборки, что способствует общему снижению затрат. 4-х сторонняя равная нагрузка Каждый ряд шариков расположен под углом контакта 45°, поэтому номинальная нагрузка на внутренний блок является равномерной при нагрузках, прикладываемых к внутреннему блоку в четырех направлениях (радиальном, обратнорадиальном и боковом). В результате модель KR может использоваться в любой монтажной ориентации. Высокая жесткость Использование наружного рельса с U-образным сечением повышает жесткость на момент и кручение. Поскольку секция линейной направляющей состоит из 4 рядов кольцевых дуговых канавок, обеспечивающих плавное перемещение шариков даже под действием предварительной нагрузки, достигается высокая жесткость направляющей без зазора. Кроме того, минимизируется изменение сопротивления трения, вызванное колебаниями нагрузки, что позволяет системе выполнять высокоточную подачу.
