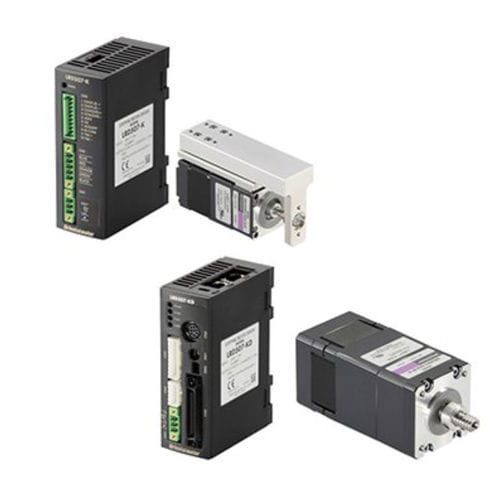

Высокоточная интегрированная шариковинтовая винтовая пара, встроенная в шаговый двигатель для непрерывного позиционирования линейного перемещения.
Поставляется с направляющей или без нее, ручкой регулировки или электромагнитным тормозом. Уменьшает количество таких компонентов, как муфты и вспомогательные внешние направляющие, чтобы сделать оборудование более компактным, более быстрым в установке и меньшим количеством деталей на заказ.
Встроенный контроллер (Хранение данных) обеспечивает простоту работы в сети и упрощает многоосевое управление.
Стандартные типы двигателей (0,72°) или двигателей высокого разрешения (0,36°)
Встроенный контроллер (тип сети) или драйверы импульсного входа типа
Вход 24 В постоянного тока
Повторяющаяся точность позиционирования Точность позиционирования
Шариковинтовая пара заземления = ±0.003 мм
Роликовая шарико-винтовая пара = ±0,01 мм
Устройства серии DRLII имеют конструкцию, в которой ротор вырезан, а шариковинтовые пары хранятся внутри. Вращение полого ротора вращает гайку шариковинтовой пары, и при установке механизма защиты от проворачивания* на наконечнике шариковинтовой пары вал шариковинтовой пары перемещается линейно.
Поскольку вал ШВП хранится в полой секции ротора, максимальный ход обеспечивается минимальной общей длиной. Кроме того, на наружной окружности шариковинтовой гайки расположен подшипник с большим внутренним диаметром для того, чтобы непосредственно воспринимать большие осевые нагрузки, возникающие при линейном перемещении.
*Не требуется для типа направляющих.
Высокая точность позиционирования
Шариковинтовая гайка соединена с полым ротором. Благодаря жесткости сцепления и другим аспектам комбинации деталей воздействие люфта было сведено к минимуму, что позволило достичь высокой точности позиционирования.
Значительно сокращенное время, необходимое для проектирования
В компактном корпусе размещен весь механизм линейного перемещения.
---
