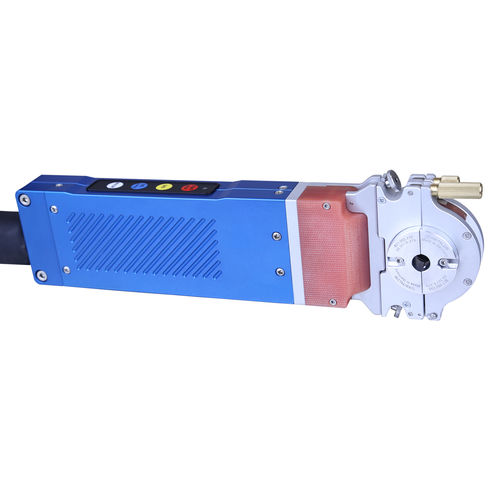

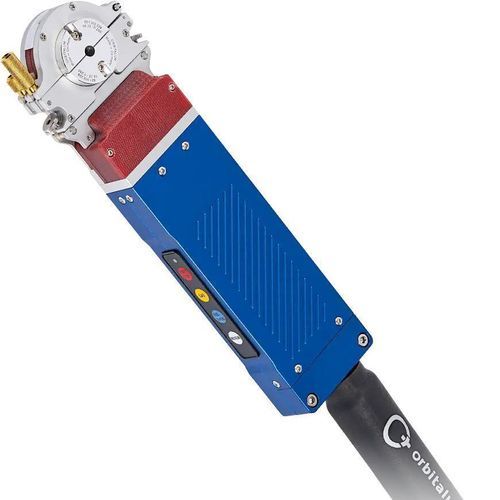

Орбитальная сварочная головка ORBIWELD 12

автоматическаязакрытая

Обзор
ORBIWELD 12 — закрытая, ультракомпактная орбитальная сварочная головка, разработанная для точных и повторяемых сварных швов в микро-приложениях и в условиях ограниченного пространства. Жидкостное охлаждение и модульная система кассет обеспечивают высокий коэффициент рабочего цикла и быструю переналадку.

Основные преимущества

• Узкая модульная конструкция для работы в стеснённых условиях
• Жидкостное охлаждение для стабильной работы при высоких токах
• Оптимизирована для сварки микрофиттингов (Ø 3,00–12,70 мм)

Ключевые характеристики

• Ультракомпактная конструкция:
  • Модульная сборка: базовая сварочная головка + зажимная кассета
  • Обеспечивает точную сварку стандартных микрофиттингов
  • Предназначена для использования в ограниченных монтажных зонах
• Высокая производительность:
  • Высокий коэффициент рабочего цикла благодаря передовому жидкостному охлаждению для продолжительной эксплуатации
  • Прочная механическая конструкция для стабильных результатов при больших нагрузках
• Простота и эффективность эксплуатации:
  • Эргономичная алюминиевая рукоять с интегрированной панелью управления для прямого управления на головке
  • Безинструментальная система быстрой замены зажимных кассет для сокращения времени переналадки
• Максимальная гибкость:
  • Ультратонкая кассета типа A с откидной крышкой для визуальной проверки выравнивания перед сваркой
  • Широкая кассета типа B с взаимозаменяемыми зажимными вставками для стандартных задач
  • Быстрая смена между типами кассет для быстрой адаптации к различным требованиям сварки

Опциональные аксессуары

• Переключающее устройство ORBITWIN (опция) для попеременной работы двух сварочных головок с целью сокращения холостых и переналадочных периодов

Применение

• Орбитальная сварка микрофиттингов и труб малого диаметра
• Идеально для микро-приложений и сварки в ограниченном пространстве, требующей высокой точности и повторяемости

Технические характеристики

• Марка: Orbitalum
• Модель: ORBIWELD 12
• Диапазон наружного диаметра труб: 3,00 мм – 12,70 мм (0,118 – 0,500 in)
• Охлаждение: жидкостное охлаждение для высокого коэффициента рабочего цикла и стабильной работы
• Типы зажимных кассет: Тип A (ультратонкая, с откидной крышкой) и Тип B (широкая, с заменяемыми вставками)
• Управление: встроенная панель в алюминиевой рукояти; безинструментальная система быстрой замены кассет
• Конструкция: ультракомпактная / ультратонкая для ограниченных пространств и микрофиттингов
• Надёжность: прочная конструкция головки для стабильных результатов при больших нагрузках
• Совместимые источники питания (пример): Mobile Welder OC Plus; Smart Welder Plus
• Опция: переключающее устройство ORBITWIN
• Типичные области применения: микрофиттинги, сварка в ограниченных пространствах, высокоточные повторяемые швы
