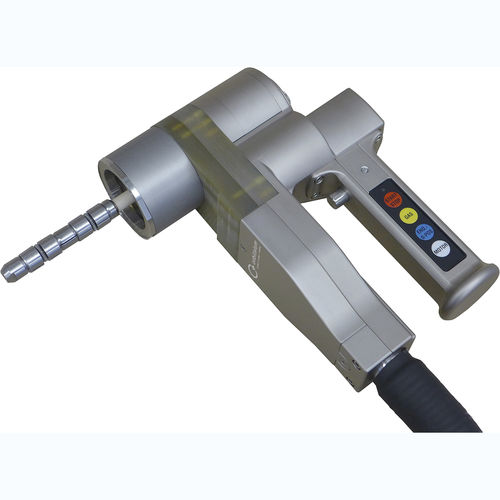

Сварочная головка с охлаждением водой TX 38P

для трубы на трубной пластинеTIGорбитальная

Обзор
Головка для сварки труб в трубную решетку TX 38P: прецизионная орбитальная TIG-сварка для соединений труба‑трубная решетка, оптимизированная для тонкостенных теплообменников. Предназначена для ремонта, обслуживания и серийного производства, обеспечивает высокое качество шва и сокращение времени цикла.

Ключевые преимущества

• Точные, воспроизводимые сварные соединения труба‑трубная решетка, соответствующие требованиям технологической промышленности.
• Стабильность процесса благодаря прочной конструкции для непрерывной работы в промышленной среде.
• Постоянное качество сварки в любом положении: безупречные швы на горизонтальных и вертикальных трубных решетках.

Максимальная производительность и экономия времени

• Автоматизированная орбитальная TIG‑сварка сокращает ручной труд и обеспечивает стабильные результаты.
• Автоматическое распознавание головки источниками ORBIMAT обеспечивает быстрый запуск без ручных настроек.
• Жидкостное охлаждение корпуса сварочной головки предотвращает перегрев и поддерживает стабильные условия процесса.
• Опциональный переключатель ORBITWIN позволяет попеременно использовать две головки для уменьшения времени переналадки и простоя.

Интуитивное и простое управление

• Интегрированный пульт в рукояти для запуска/остановки, регулировки газа и управления ротором — удобная двухфункциональная одноручная работа.
• Пневматическое зажимное устройство с самоустанавливающейся фиксацией внутри трубы для быстрого безинструментального переналадки.
• Быстрая регулировка положения электрода для точной подстройки под разные диаметры труб.

Долговечность и удобство обслуживания

• Надежный приводной мотор, обеспечивающий точное и равномерное вращение.
• Износостойкая передача тока через жидкостно‑охлаждаемый скользящий контакт, предотвращающая утечки и сокращающая обслуживание.
• Сервисная конструкция с легкодоступными узлами зажима и привода для быстрого технического обслуживания и минимизации времени простоя.

Широкая область применения

• Подходит для различных типов торцов труб: заподлицо, слегка утопленный или слегка выступающий.
• Высокая совместимость с держателями AMI (Model 96).
• Масштабируемые зажимные сегменты для внутреннего диаметра труб от 13,8 до 37 мм.

Повышение производительности с опциональными аксессуарами

• Переключатель ORBITWIN (опция) для попеременной работы двух головок и значительного повышения пропускной способности.

Применение / Отрасли

• Оптимизировано для промышленных теплообменников.
• Идеально для ответственных отраслей, требующих постоянного высокого качества швов: ремонт, обслуживание и серийное производство.

Характеристики / технические спецификации

• Модель: TX 38P
• Процесс: автоматизированная орбитальная TIG‑сварка (соединения труба‑трубная решетка)
• Внутренний диаметр трубы: 10,00 mm – 40,00 mm (0.394 – 1.575 in)
• Зажимные сегменты (диапазон): 13,8 mm – 37 mm
• Совместимые оправки: AMI (Model 96)
• Интеграция с источником питания: автоматическое распознавание головки источниками ORBIMAT
• Охлаждение: жидкостное охлаждение корпуса головки и скользящего контакта
• Управление: интегрированный пульт в рукояти (пуск/стоп, регулировка газа, управление ротором)
• Зажим: пневматический зажим и центрирование для безинструментальной фиксации
• Электрод: быстрая регулировка положения электрода
• Привод: надежный мотор для точного и равномерного вращения
• Опциональные аксессуары: ORBITWIN для попеременной работы двух головок
• Подходящие типы торцов: заподлицо, слегка утопленный, слегка выступающий
