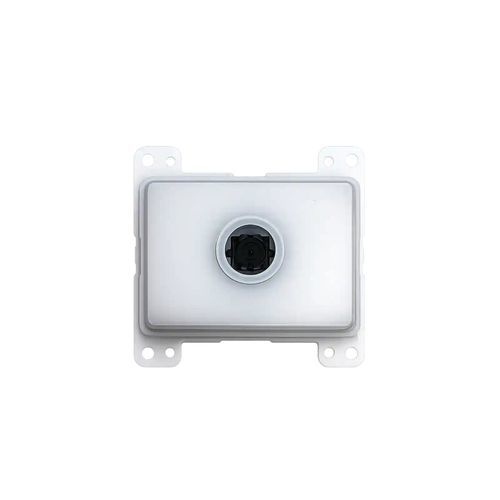

Фиксированный сканер штриховых кодов и матрица данных M-12M

всенаправленный1D2D

Краткое описание
M-12M — компактный OEM 2D-имиджер от Opticon с CMOS-сенсором с глобальным затвором, ультраширокоугольной оптикой, настраиваемой многоцветной светодиодной подсветкой и интерфейсами USB/RS232; обеспечивает до 120 fps для надёжного чтения 1D/2D/OCR кодов с этикеток, экранов мобильных устройств и движущихся объектов.

Обзор
M-12M сочетает высокоскоростное захватывание штрихкодов и гибкое освещение в компактном корпусе для интеграции в фиксированные крепления, киоски и встроенные решения. Его сенсор с глобальным затвором и солнечно-устойчивая оптика обеспечивают всенаправленное сканирование печатных и цифровых кодов с допуском движения и улучшенной производительностью на кодах низкого качества или повреждённых. Настраиваемый полноцветный индикатор и floodlight-LED обеспечивают пользовательское освещение и индикацию статуса для платёжных терминалов и киосков.

Ключевые характеристики

• Высокоскоростной 2D CMOS-имиджер с всенаправленным сканированием до 120 fps
• Чтение 1D, 2D и OCR кодов с этикеток, мобильных устройств и движущихся целей
• Надёжный декодер для штрихкодов с низкой контрастностью, повреждённых или смазанных движением
• Ультра-широкоугольная оптика для близкого чтения QR и захвата больших кодов с ≈ 40–45 мм
• Разработан для интеграции в OEM и фиксированные крепления в киосках и терминалах
• Оптический фильтр устойчив к солнечному свету и промышленный сенсор, работоспособный до ~120 000 Lux
• Компактный форм-фактор, подходящий для платёжных терминалов, киосков и встроенного оборудования
• Равномерная схема подсветки уменьшает блики и разброс яркости по полю сканирования
• Полноцветный индикатор и floodlight LED-система (3-цветные LED × 4) с настраиваемой индикацией состояния
• Режимы триггера: ручной и авто
• Продвинутая обработка данных: захват до 16 кодов по нескольким изображениям одновременно
• Интерфейсы: USB (HID, COM) и RS232

Другие модели в семействе
M-12M входит в семейство фиксированных и OEM-сканеров, включая модели M-12 и MDI-12, предлагая различные форм-факторы для разных задач интеграции.

Подходящие применения

• Киоски самообслуживания: билетообеспечение, регистрация, оформление заказов и информационные киоски, где требуются надёжное чтение и пользовательская подсветка
• Платёжные терминалы: быстрое чтение платежных QR, карт лояльности и цифровых талонов
• Ритейл и вовлечение клиентов: мобильные купоны, программы лояльности и self-checkout с визуальной обратной связью
• Контроль доступа и валидация билетов: чтение цифровых и печатных учетных данных для транспорта, мероприятий и парковок
• OEM и встроенные решения: умные шкафчики, торговые автоматы, медицинские устройства и другие встроенные системы
• Промышленные и автоматизированные системы: высокоскоростное сканирование и толерантность к движению для автоматизированных процессов
• Уличные и яркоосвещённые установки: надёжная работа в условиях высокой освещённости и уличных киосков

Дополнительная информация
Form factor: OEM
Reading type: 2D
Communication interface: RS232, USB
Light source: 3-colour LED × 4 pcs
Scan method: CMOS area sensor, 640 × 480 pixels (global shutter)
Scan rate: Up to 120 fps

Технические характеристики

• Модель: M-12M
• Бренд: Opticon
• Form factor: OEM (embedded / fixed mount)
• Имиджер: CMOS area sensor, 640 × 480 pixels (global shutter)
• Скорость сканирования / частота кадров: Up to 120 fps
• Возможности чтения: 1D, 2D и OCR; всенаправленное сканирование
• Оптика: ультра-широкоугольная система; типичное расстояние чтения для больших кодов ≈ 40–45 mm
• Подсветка: равномерная подсветка; полноцветный индикатор и floodlight LED-система (3-цветные LED × 4)
• Интерфейсы: USB (HID, COM) и RS232
• Режимы триггера: ручной и автоматический
• Особенности: продвинутая обработка данных (захват до 16 кодов по нескольким изображениям); высокая производительность на низкокачественных, повреждённых или движущихся штрихкодах; солнечно-устойчивая оптическая фильтрация для работы до ~120 000 Lux
• Сценарии использования: киоски, платёжные терминалы, ритейл, контроль доступа, OEM встроенные системы, промышленная автоматизация, уличные / яркосветные установки
• Примечание по интеграции: компактный форм-фактор для удобной OEM и киосковой интеграции
