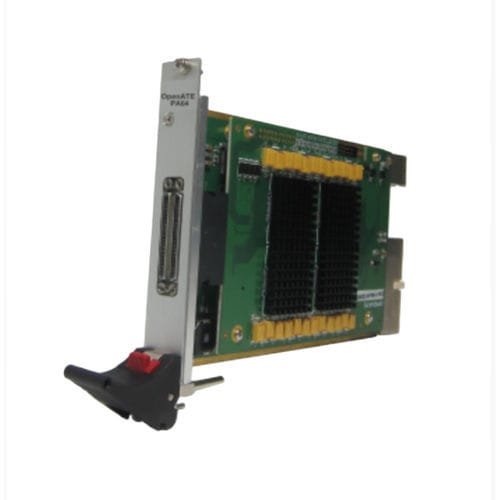

Цифровая плата E/S PA64IX

PXI64 входа/выходабокс

PA64IX представляет собой новый уровень производительности и возможностей для цифровых приборов на базе PXI. Каждая плата может функционировать как автономная цифровая подсистема или, при необходимости, несколько плат могут быть соединять между собой, поддерживая до 1024 двунаправленных контактов (16 плат). PA64IX также поддерживает глубокую память шаблонов, предлагая 32 М встроенной векторной памяти со статическим управлением направлением каждого вывода и скоростью тестирования до 33 МГц. Благодаря новой памяти захвата 32 М, PA64IX может записывать журнал данных 64 каналов. Характеристики PA64IX поддерживает -0,5 ~ +3,5 ВТН на каждый канал, VIH/VIL на каждый канал vTH на канал, VIH/VIL на канал. PA64IX предлагает 1, 2 драйвера TG Edges, 1 строб TG Edges, и поддерживаются четыре формата данных драйвера: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), которые могут обеспечивая гибкость для создания различных циклов шины и форм сигнала для тестирования изделий на уровне платы и коробки Совместимость Все карты OpenATE Interfaces PXI соответствуют спецификации PXI 2.0 (выпущена в августе 2000 года) Программное обеспечение PA64 поставляется с API и Pattern Editor. Pattern Editor - это программное средство для редактирования тестовых шаблонов. Приложение - Захват цифровых шаблонов - Генерация цифровых образцов - Тестирование гибридных и цифровых ИС
