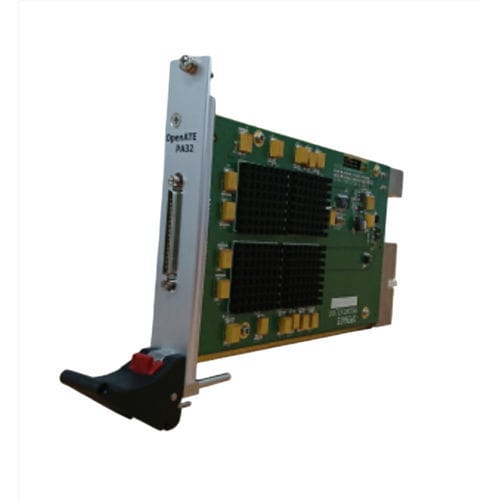

Цифровая плата E/S PA32IX

TTL32 входа / выходаPXI

PA32IX представляет собой новый уровень производительности и возможностей для цифровых приборов на базе PXI. Каждая плата может функционировать как отдельная цифровая подсистема или, при необходимости, несколько плат могут быть соединены между собой, поддерживая до 512 двунаправленных выводов (16 плат). PA32IX также поддерживает глубокую память шаблонов, предлагая 64 М встроенной векторной памяти со статическим управлением направлением на каждый вывод и скоростью тестирования до 50 МГц. Благодаря новой памяти захвата 64 М, PA32IX может захватывать 32 канала журнала данных. Характеристики PA32IX поддерживает -0,5 - +3,5 ВТН на канал, VIH/VIL на канал. PA32IX предлагает 1, 2 драйвера TG Edges, 1 строб TG Edges, поддерживаются четыре формата данных привода: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), что позволяет создавать различные циклы шины и формы сигнала для тестирования изделий на уровне плат и блоков Бортовая память PA32IX предлагает 64 М векторной памяти на канал Совместимость Все PXI-платы OpenATE Interfaces соответствуют спецификации PXI 2.0 (выпущена в августе 2000 года) Программное обеспечение PA32IX поставляется с API и Pattern Editor. Pattern Editor - это программное обеспечение для редактирования тестовых шаблонов Приложение - Захват цифровых шаблонов - Генерация цифровых шаблонов - Тестирование гибридных и цифровых ИС
