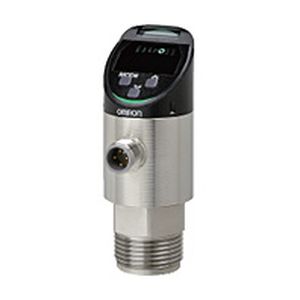

Относительный датчик давления E8PC series

пьезоэлектрическийс помощью тензометрического датчика4-20 мА

Обзор
OMRON E8PC — компактный мультисенсорный датчик, который одновременно измеряет давление и температуру в одной точке и передаёт данные по IO-Link. Предназначен для онлайн‑мониторинга гидравлических и дозирующих систем, позволяет ранне обнаруживать признаки отклонений и помогать стабилизировать процесс.

Пресс — Проблемы

• Повышение температуры гидравлического масла снижает его вязкость.
• Снижение давления приводит к нестабильному качеству прессования.
• Контроль только давления не выявляет изменения вязкости, вызванные температурой.

Пресс — Решение от OMRON

• Совместный контроль давления и температуры позволяет ранне фиксировать признаки потери давления и изменения вязкости.
• Квантифицируйте оптимальные диапазоны температуры и давления в одной точке измерения без полной зависимости от опыта оператора.
• Передавайте данные состояния в PLC через IO-Link для автоматических оповещений и корректирующих действий.

Фрезерный центр — Проблемы

• Температура гидравлического масла растёт при повторяющихся сменах инструмента.
• Износ сальников вызывает утечки масла.
• Снижение давления ухудшает качество обработки.
• Много секций гидросистемы затрудняет быстрое обнаружение изношенных сальников.

Фрезерный центр — Решение от OMRON

• Используйте повышение температуры как индикатор возможных утечек и износа сальников.
• Отслеживайте тренды температуры, чтобы сопоставить тепловое поведение с деградацией уплотнений.
• Установите несколько датчиков на разные трубопроводы; светодиодный индикатор и данные IO-Link позволят быстро определить проблемную линию.

Дозатор герметика — Проблемы

• Выдаваемый объём варьируется при одинаковом давлении, так как вязкость герметика меняется с температурой.
• Нужно контролировать и давление, и температуру, чтобы обеспечить одинаковый объём подачи.
• Может не хватать места для установки двух отдельных датчиков.

Дозатор герметика — Решение от OMRON

• Одновременное измерение давления и температуры позволяет выявлять состояния, вызывающие вариацию дозировки.
• Квантифицируйте оптимальные диапазоны давления и температуры дозирования без опоры на навыки оператора.
• Один мультисенсор экономит место по сравнению с двумя отдельными датчиками.

Ключевые характеристики

• Мультисенсинг: одновременное измерение давления и температуры в одной точке.
• Датчик давления: пьезоэлектрический элемент с рабочей поверхностью из твердой керамики; измерение по изменению сопротивления тензорезистора.
• Датчик температуры: элемент установлен за пьезоэлементом для совместного измерения в одной точке.
• Мультисенсорный дисплей (патент заявлен): визуализирует причины отклонений, контролируя Flow+Temperature и Pressure+Temperature; вывод на PLC через IO-Link.
• Отображение единиц и функция масштабирования: конвертация единиц и привязка измеренных значений к референсным значениям приложения.
• Высокояркий LED‑дисплей с настраиваемыми цветовыми шаблонами (3 шаблона + выкл.).
• Регулировка угла до 330° и поворот дисплея на 180° для гибкого монтажа.
• Функции Peak/Bottom Hold, выбор полярности NPN/PNP, два канала аналогового тока.
• Выходы самодиагностики и пакетная настройка с хоста через IO-Link для удобства обслуживания.
• Совместимость с Visualization Software F-Scape для удалённого мониторинга без сложного программирования.
• Компактная, легко очищаемая конструкция и прочные материалы, контактирующие с жидкостями; доступны расширенные варианты кабелей и адаптеров (продаются отдельно).

Технические характеристики

• Название модели: E8PC.
• Принцип измерения (давление): пьезоэлектрический элемент с рабочей поверхностью из твердой керамики.
• Измерение температуры: элемент установлен за пьезоэлементом для одновременного измерения в одной точке.
• Выходы: поддерживается коммуникация IO-Link; двухканальные аналоговые токовые выходы для одновременной передачи физических величин.
• LED‑дисплей: высок яркость, настраиваемые цветовые шаблоны (3 цвета + выкл.).
• Выбор полярности: NPN/PNP переключаемо кнопкой.
• Ориентация дисплея: регулировка угла 330°; поворот дисплея 180°.
• Функции: масштабирование (настройка референса), Peak/Bottom Hold, самодиагностика, пакетная настройка с хоста через IO-Link.
• Рекомендуемые аксессуары: специализированные адаптеры (продаются отдельно); рекомендуется дроссель при наличии пульсаций/вибраций.
• Конструкция: компактная, легкая в очистке, долговечные детали, контактирующие с жидкостью.
• Статус патента: мультисенсорный дисплей — патент на рассмотрении (заявка в Японии, июль 2022).
