Термический датчик расхода E8FC series
объемныйдля жидкостейдля системы охлаждения

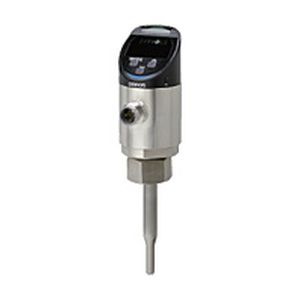

Термический датчик расхода - E8FC series - OMRON - объемный / для жидкостей / для системы охлаждения
Термический датчик расхода - E8FC series - OMRON - объемный / для жидкостей / для системы охлаждения
Термический датчик расхода - E8FC series - OMRON - объемный / для жидкостей / для системы охлаждения - изображение - 2
Термический датчик расхода - E8FC series - OMRON - объемный / для жидкостей / для системы охлаждения - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
термический
Тип
объемный
Применение
для жидкостей, для контроля процесса, для системы охлаждения
Другие характеристики
компактный, с аналоговым выходом, с цифровым выходом, умный, с измерением температуры, с интерфейсом IO-Link

Описание

Обзор
  • IoT-датчики расхода, обнаруживающие признаки аномалий в охлаждающей воде, водорастворимых охлаждающих жидкостях и неводорастворимых маслах путем одновременного измерения расхода и температуры в одной точке.


Ключевая идея
  • Мониторинг сочетания расход + температура в одной точке позволяет выявлять ухудшение охлаждающих характеристик до появления дефектов или внезапных остановок.
  • Multi-sensing-индикация указывает возможные причины, комбинируя данные Расход+Температура и Давление+Температура.


Применение — Сварочный станок
Проблемы
  • Повышение температуры охлаждающей воды снижает охлаждение сварочных наконечников или трансформаторов, что приводит к перегреву, деформации, дефектам сварки и внезапным остановкам оборудования.
  • Контроль только расхода не позволяет выявить повышение температуры.


Решение
  • Одновременное измерение расхода и температуры позволяет обнаружить признаки неисправности до деформации наконечников или внезапной остановки.


Применение — Литьевая машина
Проблемы
  • При достаточном объеме потока повышение температуры воды снижает эффективность охлаждения, что вызывает деформацию, раковины или другие дефекты формовки.
  • Мониторинг только расхода не фиксирует повышение температуры.


Решение
  • Измерять расход и температуру в одной точке, количественно определять оптимальные диапазоны и обнаруживать ухудшение охлаждения без опоры на опыт оператора.
  • Установка нескольких датчиков с LED-индикаторами позволяет быстро определить, в каком трубопроводе и какого типа произошло отклонение.


Применение — Печь цементации
Проблемы
  • Более строгие требования к прочности деталей требуют стабильного охлаждения; расход и температура должны поддерживаться постоянными.
  • Установка отдельных термометров увеличивает затраты на трубопроводы.


Решение
  • Одновременный мониторинг температуры и расхода охлаждающей воды обеспечивает идеальные условия охлаждения, стабильную отделку и повышенную прочность деталей.


Основные характеристики
  • Технология multi-sensing: тепловой алгоритм измерения расхода; скорость потока вычисляется по скорости охлаждения нагретого элемента (Ta), расход определяется по диаметру трубы.
  • Измерение температуры: температурный элемент Tb измеряет температуру жидкости непосредственно.
  • Multi-sensing-индикация (патент в процессе): оценивает комбинированные значения; цвета индикации настраиваются в 3 шаблонах (+ выкл.).
  • Относительное отображение: показывает процент изменения относительно заданного расхода (Smart Tuning для изменяющихся условий и типов жидкостей).
  • Отображение в единицах: преобразование и показ физических величин.
  • Функция масштабирования: обнаруженные значения расхода можно скорректировать относительно эталонного расхода.
  • Высокая яркость LED для видимости в темных местах и за оборудованием.
  • Регулировка угла до 330° и 180° инвертируемое отображение для гибкого монтажа и удобного просмотра.
  • Функция Peak/Bottom Hold: захват значений в момент ошибки для анализа при отсутствии персонала на месте.
  • Выбор NPN/PNP: переключаемая полярность выхода для упрощения складских запасов.
  • Двухканальный аналоговый токовый выход: одновременные выходы расход/давление и температура для систем только с аналоговыми входами.
  • Выходы самодиагностики: датчик самостоятельно обнаруживает и сигнализирует о неисправностях или проблемах с подключением.
  • Пакетная настройка через IO-Link: выполнение пакетных настроек с хоста для поддержания единообразных настроек при обслуживании.
  • Поддержка визуализации: сбор данных и удаленный мониторинг с помощью ПО F-Scape без сложной интеграции системы.
  • Компактный дизайн для монтажа в узких пространствах; расширенная линейка кабелей и адаптеров доступна (продаются отдельно).
  • Съемная конструкция для удобной очистки и периодических осмотров.
  • Износостойкие узлы, контактирующие с жидкостью, рассчитанные на длительный срок службы в жидкой среде.


Технические характеристики
  • Семейство / серия: E8FC
  • Тип продукта: IoT-датчик расхода (одновременное измерение расхода и температуры)
  • Метод измерения: тепловой алгоритм расхода (скорость потока по охлаждению элемента Ta; расход выводится по диаметру трубы)
  • Температурный элемент: Tb (прямое измерение температуры жидкости)
  • Выходы: IO-Link связь, двухканальные аналоговые токовые выходы (расход/давление и температура), переключаемый цифровой выход NPN/PNP
  • Индикация: Multi-Sensing LED с 3 цветовыми шаблонами (+ выкл.), отображение относительного значения (%), преобразование единиц
  • Функции: Smart Tuning, Scaling (настройка по эталонному расходу), Peak/Bottom Hold, выходы самодиагностики, пакетная настройка через IO-Link
  • Монтаж: регулировка угла до 330°, 180° инвертируемое отображение, компактный для узких пространств
  • Обслуживание: съемная, легко очищаемая конструкция
  • Аксессуары: расширенная линейка кабелей и адаптеров доступна (продаются отдельно); при пульсациях/вибрациях рекомендуется дроссель
  • Совместимость визуализации: ПО F-Scape
  • Последнее обновление исходного контента: 1 августа 2022 г.
