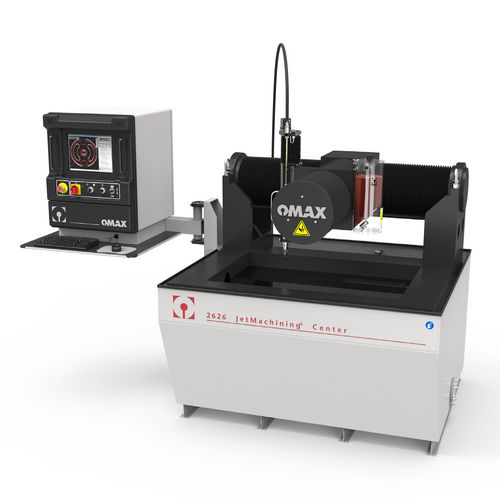

Гравировально-резальный станок струей воды OMAX 2626

водно-абразивной струейдля стекладля композитов

Обзор
OMAX 2626 — абразивная гидроабразивная (waterjet) резательная машина, разработанная для прецизионного производства в условиях ограниченного пространства. Предназначена для точной резки в пределах 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in) с высокой позиционной точностью и моторизованной Z-осью для обработки различных толщин.

Ключевые характеристики

• Рабочее поле: 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in)
• Линейная позиционная точность: ±0,025 mm (±0,001 in)
• Ход Z-оси (моторизованный): 203 mm (8 in) с программируемым управлением
• Стандартное прецизионное сопло OMAX MAXJET 5i

Стандартное оборудование

• IntelliMAX Premium — программное обеспечение для вложения и управления движением
• Преднагруженные линейные подшипники и прецизионные шариковинтовые пары
• Rapid Water Level Control для погружной резки (обычно < 80 dBA)
• Стандартная whip-трубопроводка и опорные пластины для материала

Применения и преимущества

• Прецизионная резка металлов, композитов, стекла и пластика без термического воздействия
• Отсутствие смены инструмента — сокращает время наладки и потребность в оснастке
• Подходит для прототипирования, малосерийного и среднесерийного производства, точечных работ

Сервис и обучение

• Неограниченное базовое обучение и обновления ПО на весь срок службы машины
• Ограниченная гарантия 2 года / 4 000 часов
• 3 дня обучения на месте при установке включены

Габариты и характеристики
Площадь (с насосом): 2.97 m × 2.08 m (9 ft 9 in × 6 ft 10 in)
Высота (с whip-трубопроводом): 2.44 m (8 ft)
Рабочий вес: 3 353 kg (7 393 lb)
Вес бака пустого: 1 742 kg (3 800 lb)
Размер стола: 1.17 m × 0.79 m (3 ft 10 in × 2 ft 7 in)
Ход X-Y: 0.66 m × 0.66 m (2 ft 2 in × 2 ft 2 in)
Ход Z (моторизованный): 203 mm (8 in)
Максимальная поддерживаемая нагрузка: 1 950 kg/m² (400 lb/ft²)
Макс. скорость перемещения: 4.57 m/min (180 in/min)
Электропитание: 3-фазное, 380–480 VAC ±10%, 50–60 Hz

Информация о насосе
Доступные семейства насосов обеспечивают давление до 60 000 psi. Типичный интервал обслуживания: 1 000 часов. Частотный привод снижает пусковое потребление и повышает гибкость эксплуатации. Примеры конфигураций ниже.

Примеры конфигураций насосов

• EnduroMAX 100 HP — Мотор: 75 kW; MAX Jet Power: 85 HP (63 kW); пример сопло/поток: 0.56 mm / 8.52 lpm
• EnduroMAX 50 HP — Мотор: 37 kW; MAX Jet Power: 42.5 HP (31.5 kW); пример сопло/поток: 0.41 mm / 4.54 lpm
• EnduroMAX 30 HP — Мотор: 22 kW; MAX Jet Power: 25.5 HP (18.7 kW); пример сопло/поток: 0.30 mm / 2.54 lpm
• DynaMAX 330 — Мотор: 22 kW; MAX Jet Power: 20.6 HP (15.1 kW); пример сопло/поток: 0.35 mm / 3.8 lpm

Опции (избранное)

• Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head
• Bulk Abrasive Delivery, Variable Speed Solid Removal, Vacuum Assist
• Chiller, Laminar Filter, Reverse Osmosis и системы переработки воды
• Ротационная ось и TiltaJET для многокоординатной обработки или резки с практически нулевым конусом

Примечания и спецификации
* Опции могут уменьшать доступный ход. Точностные характеристики указаны при 22 °C (72 °F). В комплект включено: система waterjet, насос (выбранная конфигурация) и ПО IntelliMAX Premium. Для точных габаритов и конфигурации см. документацию OMAX.
