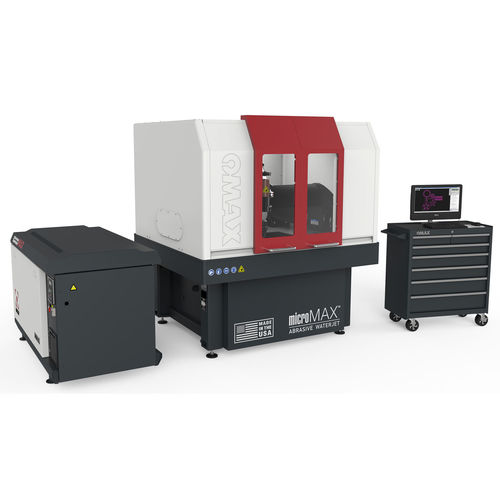

Станок для резки водно-абразивной струей MicroMAX

микроабразивной струей водыдля металладля пластиковых материалов

Обзор
MicroMAX — это прецизионный центр для обработки абразивной водяной струей. Система включает насос и программное обеспечение для полного решения по резке.

• Зона резки: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Линейная точность позиционирования: ±0,0001" (±2,5 микрона)

Стандартные характеристики

• Жёсткая конструкция для снижения вибраций и повышения точности
• Виброизоляция стола и порталов
• Компоненты с согласованной тепловой усадкой
• Полный кожух с климат-контролем для тихой, безопасной и чистой работы ниже 80 dB
• Продвинутое управление давлением для пробивания деликатных материалов
• Стандартная насадка OMAX 7/15 Mini MAXJET 5 (диаметр отверстия 0,007" и смесительная трубка 0,015") для более точной резки
• Режущий узел TiltaJet, устраняющий коничность
• Rapid Water Level Control для более чистой, безопасной и тихой подводной резки (большинство работ ниже 80 dBA)

Преимущества OMAX

• Не создаёт термически-воздействующих зон или механических напряжений
• Обрабатывает широкий спектр материалов и толщин: металлы, композиты, стекло, пластики
• Отсутствие замены инструмента и минимальные приспособления сокращают время наладки

Сервис и обучение

• Неограниченное бесплатное обучение на весь срок службы машины
• Неограниченные обновления ПО на весь срок службы машины
• Ограниченная гарантия 2 года / 4000 часов
• 3 дня обучения на месте при установке

Информация о насосе
Мощность двигателя: 30 HP (22 kW)
MAX Jet Power: 25,5 HP (18,7 kW)
Выходное давление: 60 000 psi
Диаметр сопла и расход (рекомендуемый макс.): 0,012" / 0,67 gpm (0,30 mm / 2,54 lpm)
Габариты (насос): 44" x 62" x 44" (1 118 mm x 1 575 mm x 1 118 mm)

Габариты и характеристики
Габариты (с насосом и контроллером): 10' 2" x 7' 2" (3,10 m x 2,18 m)
Высота (с гибкими трубопроводами): 7' 6" (2,29 m)
Рабочий вес: 7 372 lb (3 344 kg)
Вес (бак пустой): 3 700 lb (1 678 kg)
Ход X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
Ход Z (с моторизованной Z-осью): 4,5" (114 mm)
Размер стола: 2' 11" x 3' 0" (0,89 m x 0,91 m)

Технические характеристики модели

• Поддерживающие планки материала: 4" x 1/8" оцинкованная сталь
• Максимальная поддерживаемая нагрузка: 400 lbs/sq ft (1 950 kg/sq meter)
• Электрические требования: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Скорость: 100 in/min (2 540 mm/min)
• Линейная точность позиционирования*: ±0,0001" (±2,5 микрона)
• Повторяемость*: ±0,0001" (±2,5 микрона)
• Круговизна ballbar*: ±0,0005" (±13 микрона)

Аксессуары (примеры)

• Аксессуары для Z-оси: Laser Feature Finder, Precision Optical Locator, Vacuum Assist
• Модернизации бака: Bulk Abrasive Delivery System, Variable Speed Solid Removal System
• Оборудование для обработки воды: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Варианты многокоординатной резки: Rotary Axis для 6-осевых траекторий и сложных 3D форм

Примечания
* Аксессуары могут уменьшать ход. Точностные характеристики указаны при 72° F (22° C).

Технические спецификации

• Модель: MicroMAX
• Бренд: OMAX
• Технология: абразивный водяной струйный рез
• Зона резки / X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Ход Z (моторизированный): 4,5" (114 mm)
• Размер стола: 2' 11" x 3' 0" (0,89 m x 0,91 m)
• Рабочий вес: 7 372 lb (3 344 kg)
• Электропитание: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Рекомендуемая насосная конфигурация: EnduroMAX 30HP — выход 60 000 psi, рекомендуемый орфиice 0,012" / 0,67 gpm
