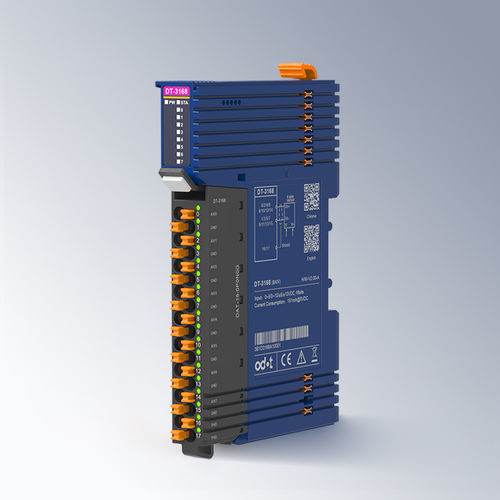

Аналоговый входной модуль DT-3168

8 каналов8 аналоговых входовтока

Обзор продукта: Модуль входа напряжения на 8 каналов 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 бит Особенности модуля: - Модуль поддерживает 8 каналов входа сигнала напряжения - Модуль может собирать 0~5VDC, 0~10VDC, ±5VDC, ±10VDC с разрешением 16 бит - Модуль оснащен 8 светодиодными индикаторами аналогового входного канала - Входной сигнал модуля - это однонаправленный общий заземляющий вход - Время фильтрации можно настроить - Каналы могут быть отключены независимо - Модуль оснащен высокоскоростной резервной шиной с возможностью подключения клеммных блоков Технические параметры: Общие параметры - Потребление тока: 157mA@5VDC - Диаметр проводки: Мин.0.2mm² (AWG24), Макс.1.5mm² (AWG16) - Подключаемый терминал: Поддержка - Шина задней панели: Двойная резервная шина - Установка: 35мм DIN-рейка - Размеры: 119*14*80мм - Сертификация продукта: Сертификация CE Параметры входа - Количество каналов: 8 каналов входа напряжения - Диапазон входного напряжения: 0~5VDC/0~10VDC/±5VDC/±10VDC - Разрешение: 16 бит (включая символ) - Время перехода: 3.87ms/8 каналов (уровень фильтрации 0) - Входное сопротивление: 100kΩ - Линейная ошибка: ≤±0.01% - Температурная ошибка: ≤±0.005%/K - Повторяемость: ≤±0.05% (@25℃) - Ошибка измерения: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Диагностика модуля: Ошибка АЦП: поддержка, Переполнение/Недополнение: поддержка Параметры окружающей среды - Температура эксплуатации при горизонтальной установке: -35℃~60℃ - Температура эксплуатации при вертикальной установке: -35℃~50℃ - Температура хранения: -40℃~85℃ - Влажность окружающей среды: 5%~95%RH (Без конденсации) - Высота установки: <2000м - Степень загрязнения: Ⅱ - Степень защиты: IP20 - Механические свойства: Соответствует IEC60068-2-6, IEC6008-2-27 - Испытание на изоляцию: Соответствует IEC61131-2 - EMC производительность: Соответствует IEC61131-2, IEC61000-4 (ESD: Контактный разряд ±6kV, Уровень производительности A; Воздушный разряд ±8kV, Уровень производительности A; SURGE: Общий режим ±2kV, Уровень производительности A; EFT: ±2kV, Уровень производительности A) Ключевые характеристики: - 8 каналов входа напряжения - Диапазоны входа: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Разрешение 16 бит - Светодиодные индикаторы для каждого канала - Однонаправленный общий заземляющий вход - Настраиваемое время фильтрации - Индивидуальное отключение каналов - Высокоскоростная резервная шина - Подключаемые клеммные блоки - Сертифицировано CE - Температура эксплуатации: -35℃ до 60℃ (горизонтально), -35℃ до 50℃ (вертикально) - Температура хранения: -40℃ до 85℃ - Степень защиты: IP20
