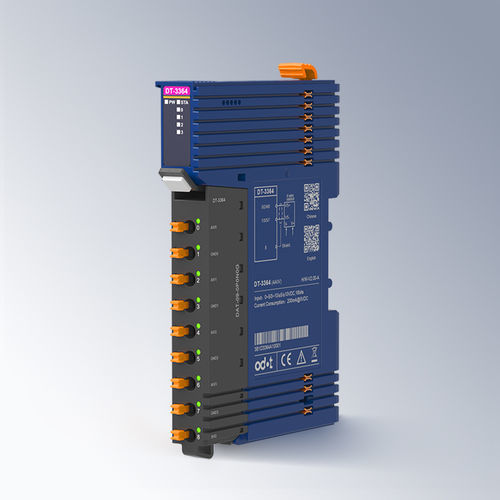

Аналоговый входной модуль DT-3364

4 канала4 аналоговых входанапряжения

Обзор продукта:4-канальный модуль ввода напряжения 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 битОсобенности модуля:Модуль поддерживает 4 канала ввода сигнала напряжения.Диапазон входного сигнала: 0~5VDC, 0~10VDC, -5VDC~5VDC, -10VDC~10VDC входной сигнал напряжения, с разрешением 16 бит.Модуль имеет 4 аналоговых входных канала LED индикатор.Входной сигнал модуля изолирован между каналами.Модуль высокоскоростной резервированной шины объединительной панели с подключаемыми клеммными блоками.Технические параметры:Общие параметрыПотребление модуля200mA@5VDCДиаметр проводкиМин.0.2mm²(AWG24)Макс.1.5mm²(AWG16)Клеммные колодки с возможностью подключенияПоддержка шины задней панелиДвойная шина резервированияУстановка35мм DIN-рейкаРазмеры119*14*80ммСертификация продуктаCE СертификацияПараметры входаКоличество каналов4 канала ввода напряженияДиапазон входного напряжения0~5VDC/0~10VDC/±5VDC/±10VDCИзоляция каналовПоддержкаИмпеданс входа1MΩРазрешение16 бит (включая символьный бит)Время передачи4ms/ 4 канала (уровень фильтра 0)Ошибка линейности≤±0.01%Погрешность температуры≤±0.005%/КПовторяемость≤±0.05% (@25℃)Погрешность измерения≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃)Диагностика модуляНеисправность АЦП: поддержкаПереполнение/Недополнение: поддержкаПараметры окружающей средыГоризонтальная установка Рабочая температура-35℃~60℃Вертикальная установка Рабочая температура-35℃~50℃Температура хранения-40℃~85℃Влажность окружающей среды5%~95%RH (без конденсата)Высота установки<2000мСтепень загрязненияⅡСтепень защитыIP20Механические свойстваСоответствует IEC60068-2-6, IEC6008-2-27Insulation WithstandComply with IEC61131-2EMC PerformanceComply with IEC61131-2, IEC61000-4(ESD: Контактный разряд ±6 кВ, уровень эффективности A; Воздушный разряд ±8 кВ, уровень эффективности A)SURGE: Общий режим ±2 кВ, уровень эффективности AEFT: ±2 кВ, уровень эффективности ACКаналы: 4 входа напряженияДиапазон входов: 0~5VDC, 0~10VDC, ±5VDC, ±10VDCРазрешение: 16 битВходной импеданс: 1MΩПотребление модуля: 200mA@5VDCУстановка: 35 мм DIN-рейкаРазмеры: 119*14*80 ммОперационная температура: -35℃~60℃ (горизонтальная), -35℃~50℃ (вертикальная)Температура хранения: -40℃~85℃Степень защиты: IP20Сертификация: CE
