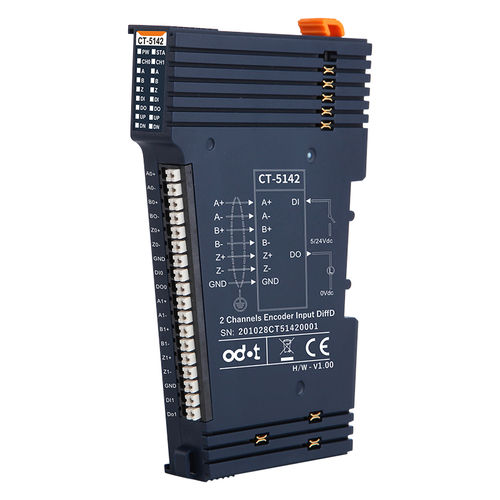

Аналоговый модуль входа/выхода CT-5142

Modbus TCPModBUS RTUEthernet TCP/IP

◆ Модуль поддерживает два канала входа энкодера. ◆ Каждый канал энкодера поддерживает вход инкрементного энкодера A/B или импульсно-направленного энкодера. ◆ каждый канал энкодера поддерживает ортогональный вход дифференциального сигнала A/B, диапазон выходного напряжения 0-5V. ◆ режим инкрементного энкодера поддерживает режим умножения частоты x1/ x2 / x4. ◆ импульс - режим направления поддерживает ненаправленный сигнал, только импульсный вход. ◆ Каждый канал энкодера поддерживает 1 цифровой входной сигнал с входным напряжением 5 В пост. тока или 24 В пост. тока. ◆ Каждый канал энкодера поддерживает 1 цифровой выходной сигнал с выходным напряжением 5 В пост. тока. ◆ Внутренняя шина модуля и вход поля принимают магнитную изоляцию. ◆ Модуль имеет 16 светодиодных индикаторов. ◆ Максимальная входная частота энкодера, поддерживаемая модулем, составляет 10 МГц. ◆ Модуль поддерживает функцию измерения, он может определить скорость нагрузки или частоту входного сигнала. Эксплуатация Температура: - -40 ~ 85℃ Операционная Влажность: - 5% ~ 95% RH (без конденсата) Класс защиты: - IP20 Количество каналов: - 2-канальный энкодер Светодиодный индикатор: - 16-канальный входной светодиодный индикатор Тип сигнала энкодера: - Дифференциальный вход, диапазон выходного напряжения 0-5 В Время фильтрации энкодера: По умолчанию 0.5us Частота счета энкодера: 10.0kΩ Задержка входа DI: - от OFF до ON: Макс.3 мс ON to OFF: Max.2ms Выходное напряжение DO: 5 В, диапазон ±10% Выходной ток DO: Макс.500 мА Выходной ток поглощения DO: Макс.5 мкА
