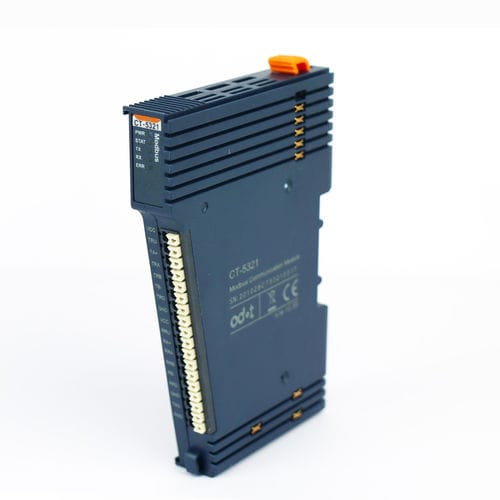

CT-5321 Модуль последовательного порта Modbus
1 Модуль Описание
Модуль последовательного порта Modbus поддерживает 1-канальный RS485/RS232 /RS422 (опционально), поддерживает протокол Modbus RTU/ASCII, а также поддерживает ведущий, ведомый и свободный прозрачный режим передачи.
Модуль последовательного порта CT-5321 может применяться вместе с адаптерными модулями, таким образом, он может преобразовывать Modbus в другие протоколы, такие как Modbus TCP, Profinet, EtherCAT, EtherNet/IP и др. При использовании модуля, параметры последовательного порта и инструкции Modbus должны быть сконфигурированы в программном обеспечении IO Config.
Устройства с интерфейсом RS485/RS232/RS422, поддерживающие Modbus-RTU /ASCII, могут применяться с CT-5321 для реализации связи с верхними ПЛК или верхними компьютерами. CT-5321 может быть применен с такими устройствами, как: PLC, DCS, удаленный ввод-вывод, VFD, устройство защиты от пуска двигателя, интеллектуальное электрическое оборудование высокого и низкого напряжения, устройство измерения мощности, интеллектуальное полевое измерительное оборудование и приборы и т.д.
2 технические параметры
Общие параметры
Власть: Max.500mA@5.0Vdc
Изоляция: Вход/выход на внутреннюю шину: изоляция оптопары (3 кВрмс)
Мощность поля: Номинальная: 24 В пост. тока, Диапазон: 22-28 В пост. тока
Проводка ввода/вывода:Max.1.5mm² (AWG 16)
Тип монтажа: 35 ммДИН-рейл
Размер: 115 * 14 * 75 мм
Вес: 65 гр
Спецификация окружающей среды
Температура эксплуатации: -40 ~ 85 ℃
Эксплуатационная влажность: 5%~95% RH (без конденсации)
Класс защиты: IP20
Параметры последовательного порта
M/S/F: Номер канала 1Channel
Ш/Ф: Интерфейс RS485/RS232/RS422
М/С: Протокол Modbus RTU/ASCII
-
Примечание: M представляет действительные параметры режима ведущего, S - действительные параметры режима ведомого, а F - действительные параметры режима свободной прозрачной передачи.
---
