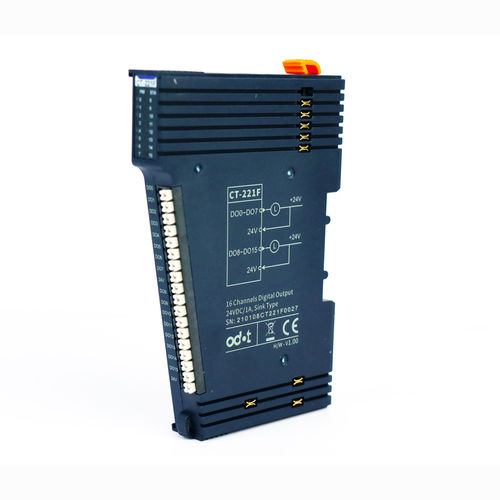

CT-221F 16 каналов Цифровой выход/24 В пост. тока/Тип раковины
1 Особенности модуля
◆ модуль поддерживает 16 каналов цифрового выхода, выходное напряжение 0В и
выходной низкий уровень действителен.
◆ модуль может приводить в действие полевое оборудование (реле, электромагнитный клапан и т.д.)
◆ внутренняя шина и полевой выход модуля оба принимают электромагнитный
изоляция
◆ модуль несет на себе 16 светодиодных индикаторов цифровых выходных каналов
◆ модуль имеет функцию тепловой защиты и защиты от перегрева
2 Технические параметры
Общие параметры
Мощность:Max.140mA@5.0Vdc
Изоляция: I/O на внутреннюю шину: оптопарная изоляция (3 кВрмс)
Мощность поля: номинальная: 24 В пост. тока, Диапазон: 22-28 В пост. тока
VCLAMP Напряжение: номинальное :24В постоянного тока, диапазон входного сигнала :12-36В постоянного тока
Проводка ввода/вывода:Max.1.5mm² (AWG 16)
Тип установки:35мм DIN-рейка
Размер: 115 * 14 * 75 мм
Вес: 65 гр
Спецификация окружающей среды
Температура эксплуатации: -40 ~ 85 ℃
Эксплуатационная влажность: 50-95% (без конденсации)
Класс защиты: IP20
Выходные параметры
Номер канала: 16 выходной канал типа раковины
Светодиодный индикатор: 16 светодиодный индикатор выхода канала
Номинальный ток:однократный выходной канал: Макс. 1000мА
одновременная производительность: Макс. 500 мА
Ток утечки:Макс. 10уА
О сопротивлении: Типичное значение: 500mΩhttp:// www.odotautomation.com 134 / 279 TEL: +86-0816-2538289
Задержка выхода: OFF в ON: Max.100us
ВКЛ - ВЫКЛ: Макс.150ус
Функция защиты: Отключение при повышенной температуре: типичное значение 160 ℃
Защита от перегрузки по току: типичное значение 1.8A
Защита от короткого замыкания: поддерживается
---
