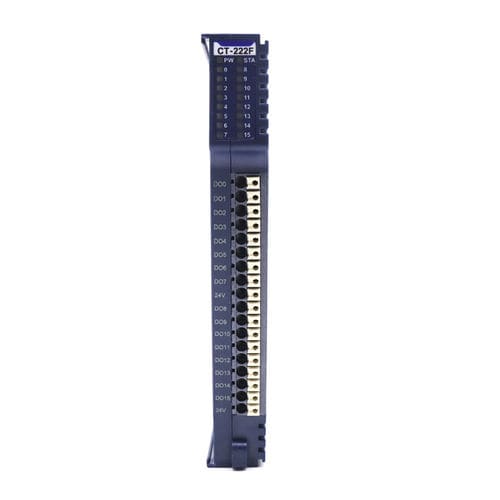

CT-222F 16-канальный цифровой выход/24 В пост. тока/тип источника
Особенности модуля
◆ модуль поддерживает 16 каналов цифрового выхода, выходное напряжение 24 В постоянного тока
и выходной высокий уровень действителен.
Модуль ◆ может приводить в движение полевое оборудование. (реле, электромагнитный клапан и т.д.)
◆ внутренняя шина модуля и полевой выход используют оптосоединитель.
◆ модуль имеет 16 цифровых каналов выхода светодиодной индикаторной лампы.
◆ модуль имеет функции тепловой защиты и защиты от перегрузки по току.
◆ модуль поддерживает защиту от короткого замыкания и перегрузки.
Технические параметры
Общие параметры
Мощность:Max.175mA@5.0Vdc
Изоляция - вход/выход на внутреннюю шину: изоляция оптопары (3 кВрмс)
Мощность поля: номинальная: 24 В пост. тока, Диапазон: 22-28 В пост. тока
Проводка:Max.1.5mm² (AWG 16)
Тип установки:35мм DIN-рейка
Размер: 115 * 14 * 75 мм
Вес: 65 гр
Спецификация окружающей среды
Температура эксплуатации: -40 ~ 85 ℃
Эксплуатационная влажность: 50-95% (без конденсации)
Класс защиты: IP20
Выходные параметры
Номер канала: 16 выходной тип канала
Светодиодный индикатор: 16 светодиодный индикатор выхода канала
Номинальный ток: Типичное значение: 500 мА
Ток утечки:Макс:10УА
Выходное сопротивление: <200mΩ
Задержка на выходе -
ВЫКЛЮЧАЙТЕ ВКЛЮЧАЙТЕ: Макс.100ус
ВКЛ - ВЫКЛ: Макс.150ус
Защита от перегрева отключение: типичное значение 135 ℃
Защита от перегрузки по току: типичное значение 1.1A
Поддержка защиты от короткого замыкания
---
