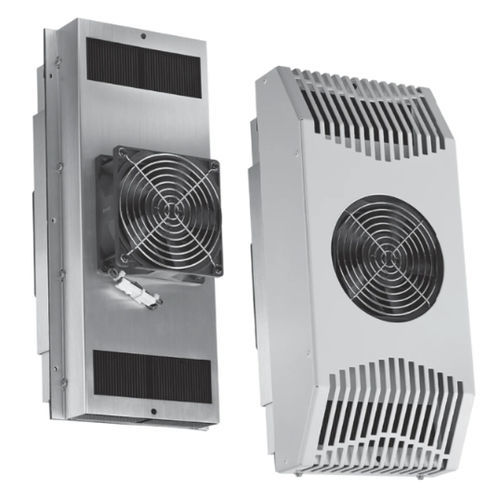

Воздушный охладитель TE series

для кондиционера для шкафадля электрошкафакомпактный

Обзор
Термоэлектрические охладители для корпусов отводят тепло от критических компонентов, уменьшая время простоя и выход из строя в небольших внутренних и наружных корпусах. Эти низкопрофильные устройства используют эффект Пельтье для охлаждения или нагрева без хладагентов, компрессоров или фильтров, что подходит для промышленных применений с низкими требованиями к обслуживанию и низким уровнем шума. Предназначены для частичного встраивания и гибкой ориентации при установке.

Особенности

• Работает на эффекте Пельтье для охлаждения или нагрева при смене полярности
• Не содержит хладагентов — конструкция без фильтров и компрессора
• Безфильтровая конструкция снижает потребности в обслуживании
• Подходит для внутренних и наружных корпусов с классами защиты Type 12/3R/4/4X
• Предварительная проводка с простым клеммным блоком для легкого подключения DC
• В стандартной комплектации доступны модели с кожухом и без кожуха
• Диапазон рабочих температур: −40 °C до 55 °C (−40 °F до 131 °F)
• Частичное встраивание; низкий профиль для вертикального или горизонтального монтажа
• Питание DC для приложений 24V и 48V

Отраслевые стандарты
UR, cUR Recognized; Type 12, 3R, 4, 4X; File No. SA6453; CE; IP65

Доступные SKU / Представительные спецификации (таблица)
Columns: Catalog Number | Article Number | Height | Width | Depth | Nominal Voltage | Nominal Capacity Btu/h | Nominal Capacity Watts | Voltage DC | Max Current | Operating Temperature | Material | Finish | Color | Color Code | Thickness
TE090624020 | 21065 | 9.06in | 4.84in | 6.91in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE090624010 | 21074 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE090624011 | 21076 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121024020 | 21066 | 11.81in | 6.02in | 7.4in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121048020 | 20812 | 11.81in | 6.02in | 7.4in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121024010 | 21075 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE121024011 | 21072 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121048010 | 21071 | 12in | 6.18in | 7.43in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162024020 | 21068 | 15.75in | 7.09in | 7.25in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162048020 | 21064 | 15.75in | 7.09in | 7.25in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162024011 | 21067 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE162024010 | 21077 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162048010 | 21073 | 15.93in | 7.35in | 7.27in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga

Технические характеристики / спецификации

• Технология охлаждения: эффект Пельтье (термоэлектрический) — обратима для охлаждения или нагрева
• Без хладагента; конструкция без фильтров и компрессора
• Номинальные мощности: 178 Btu/h (52W), 321 Btu/h (94W), 567 Btu/h (166W) в зависимости от SKU
• Семейства номинального напряжения: 24V и 48V
• Примеры входных DC напряжений указаны (например: 18V, 40V) и предусмотрена предварительная проводка с клеммной колодкой
• Максимальные токи зависят от SKU (например: 4.4A, 7.6A, 8.5A, 14.7A)
• Рабочая температура: −40 до 55 °C (−40 до 131 °F)
• Материалы: алюминий (анодированный), мягкая сталь (порошковое покрытие), нержавеющая сталь 304 (матовая #4)
• Степень защиты: IP65; признания: UR, cUR; типы: 12, 3R, 4, 4X
• Крепление: частичное встраивание; низкопрофильный для вертикального или горизонтального монтажа
• Выемки панели и механические размеры зависят от SKU (см. список выше)
