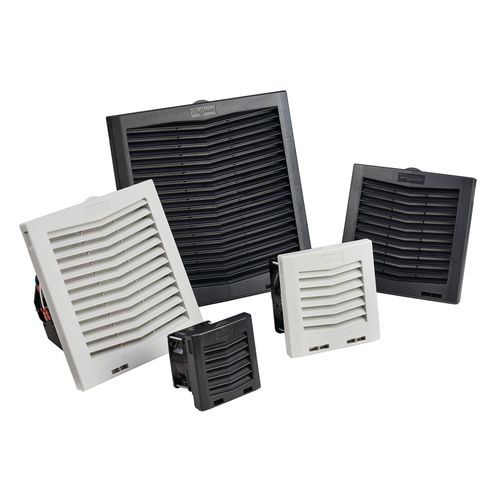

Осевой вентилятор HF series

настенныйдля циркуляции воздухадля циркуляции воздуха

Обзор продукта
Фильтровентиляторы бокового монтажа серии HF устанавливаются в боковую стенку шкафа с помощью конструкции Click-Fit без инструментов и винтов. Шарнирная решетка остается прикрепленной при открытии, что обеспечивает быстую замену фильтра вручную. Клеммные колодки упрощают электрическое подключение. Доступен опциональный термостат для экономии энергии и продления срока службы вентилятора.

Особенности

• Click-Fit конструкция для установки без инструментов в стенку корпуса
• Шарнирная решетка открывается легким движением пальца и остается прикрепленной после открытия
• Боковой монтаж (side-mount) для установки в стенку корпуса
• Опция обратного потока воздуха для моделей HF13 для работы при более высоком статическом давлении
• Стандартная уплотнительная веревка для герметизации корпуса
• Похожие размеры выреза, как у других производителей фильтровентиляторов
• Клеммные колодки для простого подключения проводов
• Доступен опциональный термостат
• Диапазон размеров: 102 мм (4 in) до 325 мм (13 in)
• Диапазон воздушного потока: примерно 36 м³/ч (21 CFM) до 822 м³/ч (484 CFM) в зависимости от модели
• Срок службы: примерно 40 000–100 000 часов в зависимости от модели
• Примеры рабочих температур: −20 °C до 65 °C; другие модели: −10–55 °C

Отраслевые стандарты

• UL/cUL Listed; File No. E482010
• CE
• EAC
• Type 12 стандарт для всех моделей
• Опция IP54 для всех моделей, кроме HF13
• Опция IP55 для всех моделей, кроме HF04

Таблица спецификаций (выбранные поля / примерные артикулы)
Примечание: строки таблицы показаны в виде линий (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

Технические характеристики

• Материал: пластик
• Отделка: гладкий мат
• Крепление: боковое крепление корпуса (side-mount)
• Уплотнение: стандартная веревочная прокладка
• Решетка: шарнирная решетка, остается прикрепленной после открытия
• Электрика: клеммные колодки; номинальные напряжения зависят от артикула (24V, 48V, 115V, 230V)
• Размеры: 102 мм (4 in) до 325 мм (13 in)
• Воздушный поток: примерно 36 м³/ч (21 CFM) до 822 м³/ч (484 CFM) в зависимости от модели
• Диапазоны рабочих температур (примеры): −20 до 65 °C; −10–55 °C
• Примеры максимального тока: 0,06 A до 5 A (в зависимости от модели)
• Срок службы: примерно 40 000–100 000 часов (в зависимости от модели)
• Опции: обратный поток воздуха (модели HF13); опциональный термостат
• Стандарты/Сертификации: UL/cUL (File No. E482010), CE, EAC, Type 12; опции IP54/IP55 в зависимости от модели
• Общее количество артикулов в семействе: 93
