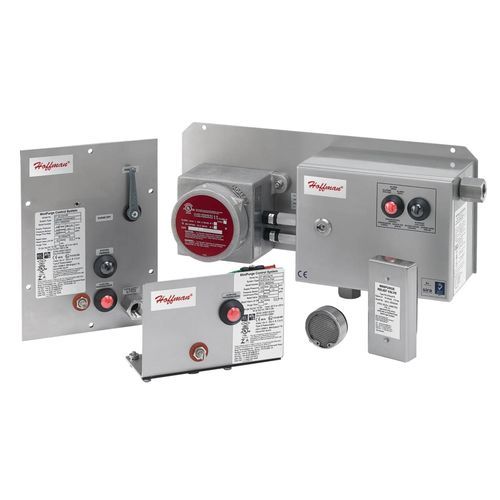

Система наддува PLCF1YZ

Обзор
Промывка (purge) и прессуризация — метод защиты корпусов (рекомендуемый минимум IP54), при котором сначала удаляются внутренние взрывоопасные газы или пыль, а затем поддерживается положительное внутреннее давление с помощью чистого защитного воздуха или инертного газа. Предлагаются два метода: компенсация утечек (поддержание давления путем компенсации потерь) и непрерывный поток (поддержание давления за счет постоянного защитного потока воздуха). Данное устройство настроено для компенсации утечек и предназначено для встраиваемого монтажа; доступные сертификаты: Type Y и Type Z.

Особенности

• Все внешние компоненты из нержавеющей стали 316 или коррозионностойкого композита
• Компактные модели: встраиваемый монтаж или опционально наружный монтаж
• Локальные световые индикаторы состояния системы и статуса продувки
• Модели с компенсацией утечек оснащены клапаном быстрой продувки и визуальным индикатором продувки
• Работает с подачей сухого, чистого инертного газа: 60–115 PSI (4–8 bar)
• Диапазон рабочих температур: -20°C до 55°C (-4°F до 131°F)
• Вариант Type X доступен с автоматическим циклом продувки и силовым контактором 4P NO/20A/440VAC (катушка 115 VAC или 230 VAC)

Отраслевые стандарты

• Type X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Европа: ATEX Категория 2 GD
• Сертификат № Sira 14ATEX1045X
• США/Канада: NFPA496 Cl I Div 1 Группы A, B, C & D
• UL E466718
• Type Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Type Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

Атрибуты продукта / Технические характеристики

• Артикул (Article Number): 27143
• Материал: нержавеющая сталь 316L
• Отделка: шлифованная
• Толщина (имперская): 11ga
• Толщина (метрическая): 3,18 мм
• Тип работы: компенсация утечек
• Крепление: встраиваемое (flush)
• Сведения о сертификации: Type Y; Type Z
• Вес: 7,8 lb
• UPC: 783510271435
• EAN: 8713574246300
• Стандартное количество в упаковке: 1
• Количество в коробке: 1

характеристики / технические спецификации

• Каталог#: PLCF1YZ
• Работа: компенсация утечек (блок управления и предохранительный клапан) или непрерывный поток (блок управления, калиброванное выходное отверстие и предохранительный клапан)
• Рекомендуемые типы корпусов: Type 4, 4X и 12 (минимум IP54)
• Подача газа: сухой, чистый инертный газ, 60 PSI (4 bar) до 115 PSI (8 bar)
• Диапазон рабочих температур: -20°C до 55°C (-4°F до 131°F)
• Внешние компоненты: нержавеющая сталь 316 или коррозионностойкий композит
• Варианты крепления: встраиваемое (внутреннее) или внешнее
• Тревога/индикация: локальный световой индикатор и выход сухого контакта для удаленной тревоги (модели Y/Z); Type X отключает питание при потере давления и запускает автоматический цикл очистки
• Рекомендуемый объем корпуса: компенсация утечек Type Y/Z обычно для корпусов ≤ 60 ft³; непрерывный поток обычно рекомендуется для корпусов ≤ 17 ft³
