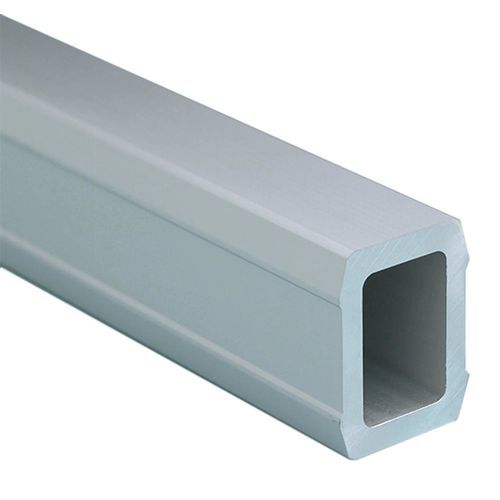

Профиль из алюминия CCS2T series

прямоугольныйсборкадля изготовления структуры

Обзор продукта
Compact Series 2 Tube — это полая алюминиевая экструзия, разработанная для обеспечения конструктивной опоры и служащая каналом для прокладки кабелей в системах HMI-рычагов. Совместима с элементами соединения Compact Series 2 и крепится к опорному рычагу с помощью установочных винтов.

Характеристики

• Полая алюминиевая экструзия, доступная в стандартных длинах: 500 мм, 1000 мм, 1500 мм
• Элементы соединения фиксируются на опорном рычаге установочными винтами для надежной сборки
• Максимальная нагрузка собранной системы HMI-рычага Compact Series 2: 45,8 кг (101 lb)

SKU продукта и ключевые размеры

• CCS2T5 — Артикул 66290 — Длина: 500 мм (19,68 in) — Ширина: 45 мм (1,77 in) — Глубина: 60 мм (2,36 in) — Толщина стенки: 8 мм (0,31 in) — Внутренняя площадь сечения: 12,65 см² (1,96 in²) — Quick Ship: No
• CCS2T10 — Артикул 66580 — Длина: 1000 мм (39,37 in) — Ширина: 45 мм (1,77 in) — Глубина: 60 мм (2,36 in) — Толщина стенки: 8 мм (0,31 in) — Внутренняя площадь сечения: 12,65 см² (1,96 in²) — Quick Ship: Yes
• CCS2T20 — Артикул 66590 — Длина: 1500 мм (59,06 in) — Ширина: 45 мм (1,77 in) — Глубина: 60 мм (2,36 in) — Толщина стенки: 8 мм (0,31 in) — Внутренняя площадь сечения: 12,65 см² (1,96 in²) — Quick Ship: Yes

Материал и покрытие

• Материал: Алюминий
• Покрытие: Анодирование (Anodized)

Технические характеристики

• Полая алюминиевая экструзия, пригодная для прокладки кабелей и конструкционной поддержки
• Доступные стандартные длины: 500 мм, 1000 мм, 1500 мм
• Элементы соединения фиксируются установочными винтами к опорному рычагу
• Максимальная грузоподъемность собранной системы HMI-рычага: 45,8 кг (101 lb)
• Типичная внутренняя площадь сечения: 12,65 см² (1,96 in²)
• Стандартные размеры сечения: ширина 45 мм (1,77 in); глубина 60 мм (2,36 in); толщина стенки 8 мм (0,31 in)
• Представительные SKU: CCS2T5 (500 мм), CCS2T10 (1000 мм), CCS2T20 (1500 мм)
