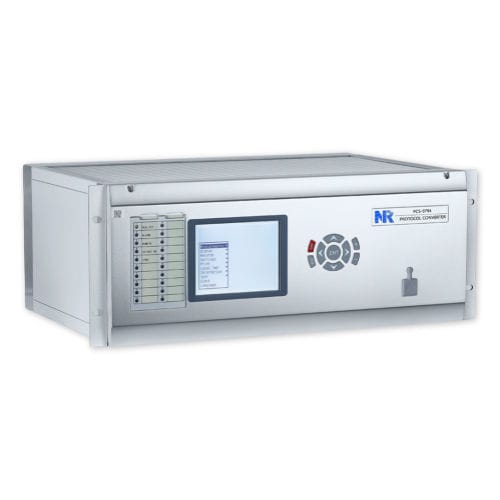

Преобразователь сигнала PCS-9794

протоколамонтированный в стойку

Обзор
PCS-9794 — конвертер протоколов для систем автоматизации подстанций (SAS). Выполняет роль менеджера коммуникаций, отображая и преобразуя сигналы между SCADA/системой управления защитой на уровне станции и IED на уровне ячейки. Поддерживает IEC 61850, IEC 60870-5-103 и Modbus, имеет последовательные и Ethernet-интерфейсы для гибкой интеграции.

Функции

• Преобразование протоколов — Обеспечивает преобразование сигналов и обмен данными между сетями уровня станции и уровня ячейки для различных проектных задач.
• Сбор данных IED — Сбор SOE, управляющих сигналов и измерений от реле, счетчиков и других IED через последовательные и Ethernet-порты.
• Коммуникация с SCADA/RTU — Взаимодействие с локальным SCADA и системами управления защитой; передача данных на диспетчерские или распределенные центры управления через RTU; таблицы отображения настраиваются независимо.
• Мониторинг связи — Контроль состояния коммуникаций с возможностью настройки таблиц отображения и отчетности.
• Синтез сигналов — Поддержка конфигурационно управляемых логических и арифметических операций (AND, OR, NOT, XOR, +, -, ×, ÷) для синтезированных сигналов, передаваемых в центры управления.
• Локальные бинарные выходы — Опциональный модуль I/O обеспечивает настраиваемые локальные выходы, управляемые вспомогательным ПО.
• Конфигурируемая светодиодная индикация — Светодиоды на передней панели показывают бинарные состояния (тревога, связь, положение коммутационного аппарата); некоторые индикаторы по умолчанию, другие настраиваются в трех цветах (зеленый, красный, желтый).
• Управление доступом — Критические операции (удаленное управление, изменения настроек) требуют проверки прав пользователя; пароль настраивается через локальный ЖК‑дисплей.
• Запись и поиск команд — Регистрация всех команд и операций (выполнение/выбор команд, регулирование, изменение настроек, сброс сигналов и т.д.) с возможностью поиска и фильтрации записей.
• Журнал событий — Автозапись сервисных событий, изменений состояния, тревог от подключенных IED и ошибок связи.
• Дублирование устройств — Поддержка схем дублирования с двумя электрически независимыми устройствами (раздельные источники питания, коммуникации и программное обеспечение) и обменом между устройствами по электрической и сетевой связи.
• Единый IP в двойной сети — В режиме нисходящей двойной сети (master/slave) оба устройства используют один и тот же IP подсети станции при взаимодействии с IED.
• Синхронизация времени — Поддержка PPS, PPM, IRIG‑B, временных сообщений и SNTP для унификации внутренних часов подключенных IED.
• Онлайн‑обслуживание и мониторинг — Возможность сетевого мониторинга состояния устройства, просмотра портовых сообщений, полевой конфигурации, просмотра базы данных, виртуальных измерений, передачи файлов и удаленной перезагрузки для упрощения обновлений подстанции.
• Самодиагностика — Полный контроль ПО и аппаратуры в работе; при аномалии устройство блокирует работу и генерирует тревогу; в режиме дублирования резервное устройство может взять на себя функции.

Технические характеристики

• Модель: PCS-9794
• Поддерживаемые протоколы: IEC 61850, IEC 60870-5-103, Modbus
• Коммуникационные интерфейсы: последовательные порты и Ethernet-порты
• Опциональный модуль I/O для настраиваемых локальных бинарных выходов
• Светодиодная индикация HMI настраиваема в трех цветах (зеленый, красный, желтый)
• Управление правами пользователей и паролями настраивается через локальный ЖК
• Запись команд и событий с функцией поиска и фильтрации
• Резервирование: схемы с двумя устройствами, независимое питание, коммуникации и ПО; электрический и сетевой обмен между устройствами
• Поддержка единого IP для master/slave режима в нисходящей двойной сети
• Синхронизация времени: PPS, PPM, IRIG-B, временное сообщение, SNTP
• Синтез сигналов: логические (AND, OR, NOT, XOR) и арифметические (+, -, ×, ÷) операции
• Онлайн‑обслуживание/мониторинг: состояние работы, отображение портовых сообщений, полевая конфигурация, просмотр БД, виртуальные измерения, передача файлов, удаленная перезагрузка
• Самодиагностика с автоматической блокировкой и переключением на резерв в режиме дублирования
• Настраиваемые таблицы маппинга/передачи для SCADA/RTU
