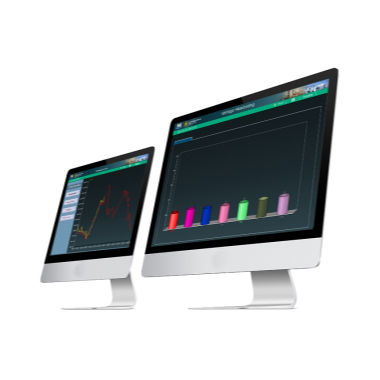

Система управления для использования в промышленности PCS-9000

Обзор
PCS-9000 Distribution Management System (DMS) — комплексное аппаратно-программное решение для центров управления распределением. Система централизует мониторинг в реальном времени, управление, анализ и оптимизацию ежедневных операций распределительной сети, используя SCADA как базовые данные и GIS как платформу визуализации.

Возможности поставщика
NR предоставляет полный спектр услуг: планирование автоматизации сети, проектирование системы, установку ПО/оборудования, ввод в эксплуатацию, управление проектом, инженерную поддержку, обслуживание и послепродажное сопровождение. Услуги настраиваются под требования оператора и местные нормативы.

Стандарты и архитектура
PCS-9000 DMS разработана в соответствии со стандартами IEC 61970 и IEC 61968. Система обеспечивает единое окружение для автоматизации диспетчеризации и интегрирует реальное время с расширенными приложениями и сервисно-ориентированной архитектурой.

SCADA
Подсистема SCADA является фундаментом DMS, обеспечивая мониторинг в реальном времени и управление распределительным оборудованием (фидеры, выключатели, кольцевые ячейки, переключательные пункты, распределительные трансформаторы). Предоставляемые функции:

• Сбор данных
• Обработка данных
• Управление и регулирование
• Sequence of Events (SOE)
• Реальные вычисления и статистическая оценка
• Топология сети
• Исторические данные
• Управление устройствами
• Управление сменами
• Синхронизация часов
• Управление полномочиями

Network Analysis and Optimization (NAO)
NAO предоставляет моделирование сети и сложные функции анализа и оптимизации на основе топологии распределения и CIM-совместимых моделей. Ключевые функции включают:

• Моделирование сети
• Топологический анализ
• Fault Location, Isolation and System Restoration (FLISR)
• State Estimation (SE)
• Расчет потоков мощности
• Анализ короткого замыкания (SCA)
• Automatic Volt-VAR Control (AVC)
• Оптимальная реконфигурация фидеров
• Прогнозирование нагрузки (LF)
• Управление нагрузкой
• Динамическая окраска

Система управления отключениями (OMS)
OMS предназначена для компьютеризированного и безбумажного управления операциями при отключениях, основанного на рабочих листах и движке рабочих процессов для снижения нагрузки и повышения эффективности и качества. Основные возможности:

• Управление рабочими процессами
• Кастомизация рабочих листов
• Настройка правил операций
• Настройка прав и операций рабочих листов
• Управление заявками на обслуживание при отключениях
• Планирование отключений
• Анализ отключений и индексы
• Управление заявками на обеспечение питания
• Аварийное управление
• Управление бригадами и ресурсами
• Взаимодействие OMS и SCADA
• Управление сменами
• Управление журналом диспетчера

Система обработки жалоб абонентов
Данная система обработки информации об абонентах предназначена для регистрации и анализа обращений о неисправностях; CSR может регистрировать/обрабатывать обращения и получать информацию об абоненте. Доступные данные:

• Данные топологической модели оборудования сети
• Реальные данные SCADA
• Данные системы автоматического снятия показаний (AMR)
• История обращений о неисправностях
• Исторические записи отказов оборудования
• Параметры оборудования

Тренажер диспетчера (DTS)
DTS используется для экзаменов по подготовке диспетчеров, тренировок по ликвидации аварий и операционного анализа. Он моделирует различные сценарии (нормальное состояние, авария, процессы обнаружения и восстановления) в среде, идентичной реальному центру управления, без влияния на живой SCADA. Функции включают:

• Смоделированная распределительная система
• Обучение операторов распределения
• Аварийные тренировки
• Обучение отключению и восстановлению
• Анализ и валидация операций

Enterprise Service Bus (ESB)
ESB разработан для интеграции различных систем. PCS-9000 ESB является событийно-ориентированным и поддерживает XML-месседжинг. Он предоставляет гибкую архитектуру и единый код для корпоративной системы обмена сообщениями, поддерживая обмен информацией и совместное использование сервисов между PCS-9000 DMS и другими системами. Предоставляемые сервисы:

• Синхронный обмен сообщениями
• Асинхронный обмен сообщениями
• Point-to-point обмен
• Publisher/subscriber обмен

Feeder Automation (FA)
Технология FA обеспечивает быстрые и гибкие расчеты топологии в реальном времени на основе внутренних связей между устройствами для поддержки автоматической коммутации и координации защиты.

Технические характеристики

• Модель: PCS-9000 Distribution Management System
• Предназначение: центры управления распределением и автоматизация распределительных сетей
• Стандарты: соответствует IEC 61970 и IEC 61968
• Источник данных: SCADA как базовые данные, GIS как платформа отображения
• Возможности: управление в реальном времени, интегрированная автоматизация диспетчеризации, прикладной анализ
• Модули: SCADA, NAO, OMS, Trouble Call Management, DTS, ESB, FA
• ESB: событийно-ориентирован, поддерживает XML-месседжинг и несколько схем обмена сообщениями
• Поддерживает: моделирование сети, SE, FLISR, расчет потоков, SCA, AVC
• Операционная поддержка: управление отключениями/рабочими процессами, управление бригадами/ресурсами, ведение журналов диспетчера
