Устройство управления PCS-9705S

Обзор продукта

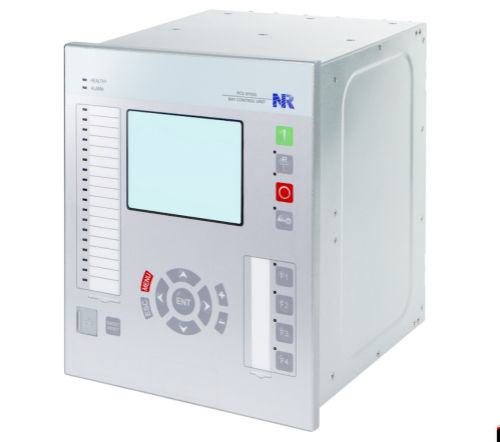

Ячеечный блок управления PCS-9705S (BCU) — универсальное устройство для управления, защиты и автоматизации в подстанциях, электростанциях и промышленных приложениях. Модульная аппаратная конструкция позволяет адаптировать устройство под требования заказчика. Применим как в традиционных, так и в цифровых подстанциях; поддерживает IEC 61850 редакций 1 и 2, предоставляет сетевые интерфейсы MMS/GOOSE/SV. Процессный уровень поддерживает режимы peer-to-peer и сетевые режимы (одинарная/двойная сеть). Стационный уровень принимает и отправляет MMS и GOOSE сообщения для блокировок и сигнализации состояния.

Функции защиты

• Шестиступенчатая защита от фазного перегрузки по току (50/51P)
• Шестиступенчатая защита от тока на землю (50/51G)
• Двухступенчатая защита от перегрузки по току отрицательной последовательности (50/51Q)
• Защита от пониженного тока (37)
• Двухступенчатая защита от фазного перенапряжения (59P)
• Защита от перенапряжения положительной последовательности (59Pos)
• Двухступенчатая защита от перенапряжения отрицательной последовательности (59Q)
• Двухступенчатая защита от остаточного перенапряжения (59G)
• Двухступенчатая защита от фазного понижения напряжения (27P)
• Шестиступенчатая защита от сверхчастоты (81O)
• Шестиступенчатая защита от пониженной частоты (81U)
• Шестиступенчатая защита по скорости изменения частоты (81R)
• Двухступенчатая защита от обратной мощности (32R)
• Защита при отказе выключателя (50BF)
• Передача команды отключения (Transfer Trip, TT)
• Автоматическое повторное включение (79)

Функции управления

• Управление коммутационной аппаратурой
• Синтез состояния по двойной точке
• Переключение режимов Удалён/Локально
• Логика межблокировок для управления
• Прямое управление
• Проверка синхронизма закрытия с выбором источника напряжения
• Счётчик срабатываний коммутационной аппаратуры
• Индикация и управление положением отводов (tap)
• Автоматическая регуляция напряжения (90V)
• Параллельная регуляция напряжения (PVR)

Измерения и учёт

• Напряжение (U), Ток (I), Активная мощность (P), Реактивная мощность (Q), Коэффициент мощности (Cos)
• Положительная, отрицательная и нулевая последовательности
• Гармоники до 15-го порядка
• Учёт энергии (активная и реактивная, импорт/экспорт)
• Контроль качества энергии (THD, отклонение и несимметрия)
• Аналоговые входы DC (0~±20mA или 0~±10V)
• Аналоговые выходы DC (4~20mA, 0~10V, 0~5V или 0~20mA)

Мониторинг

• Контроль отказа цепи CT (CTS)
• Контроль отказа цепи VT (VTS)
• Самодиагностика
• Запись аварий: буфер до 10 000 отсчётных точек при 4,8 или 9,6 кГц
• Регистр событий: 1024 смены состояний, 1024 события наблюдения, 256 журналов управления и 1024 журналов устройства
• Регистр возмущений: 32 записи с волновыми формами (совместимо с COMTRADE)
• Отображение однолинейной схемы на дисплее

Связь

• Протоколы: Modbus, DNP3, IEC 60870-5-103, IEC 61850 Ed.1 & Ed.2, PRP (IEC 62439), HSR (IEC 62439), RSTP (IEEE 802.1w)
• Поддержка цифровой подстанции (MMS/GOOSE/9-2LE SV)
• Расширяемое количество коммуникационных интерфейсов
• Поддержка IEC 61850 MMS-сервера и IEC 61850-8-1 GOOSE
• До четырех медных Ethernet-портов 10Base-T/100Base-TX
• До четырех оптических Ethernet-портов 100Base-FX
• Два последовательных порта RS-485 (коммуникация/принтер)
• Один последовательный порт RS-485/TTL и один BNC-коннектор для синхронизации часов
• RJ45 отладочные порты спереди и сзади

Технические характеристики

• Модель: PCS-9705S
• Тип: Bay Control Unit (BCU) для защиты, управления и автоматизации
• Применение: подстанции, электростанции и промышленные среды
• Модульная аппаратная конструкция для конфигураций по требованию заказчика
• Поддержка IEC 61850 (редакции 1 & 2) для моделирования сигналов и интеграции цифровой подстанции
• Сетевые интерфейсы: MMS, GOOSE, SV; Peer-to-Peer и режимы сети single/dual
• Полный набор функций защиты, управления и измерений (см. списки)
• Измерения: последовательности, гармоники до 15-го порядка, учёт энергии импорт/экспорт
• Аналоговые I/O: DC-входы 0~±20mA или 0~±10V; DC-выходы 4~20mA, 0~10V, 0~5V или 0~20mA
• Мониторинг: CT/VT контроль цепей и самодиагностика
• Запись событий и возмущений (COMTRADE-совместимые логи)
• Буфер аварий: до 10 000 отсчётных точек
• Совместимость с промышленными протоколами и архитектурами цифровой подстанции
