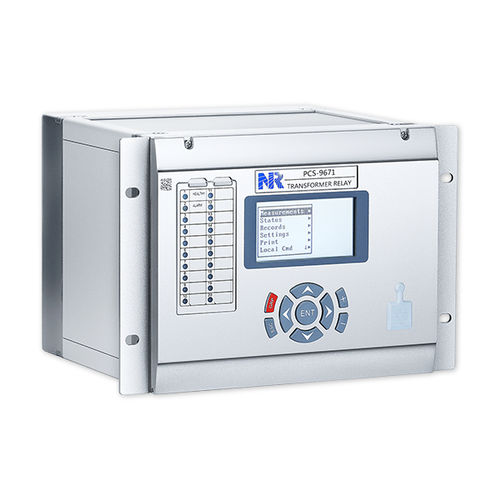

Защитное реле тока PCS-9671

повышенного возбужденияIECпрограммируемое

PCS-9671 представляет собой компактным цифровым устройством для трансформаторов двух обмоток. Она может быть использована для токовой дифференциальной защиты реактора или шины. Она также может быть использована для защиты реакторов или реализованы в виде токовой дифференциальной защиты для режима 3/2 выключателя. В устройстве обеспечиваются дифференциальная защита с торможением, дифференциальная отсечка и дифференциальная защита от замыканий на землю. С помощью модульной конструкции устройства обеспечивается расширяемые Функции библиотеки, программируемые логики, конфигурируемые вводы/выводы и определяемые светодиоды. Это позволяет пользователям создавать собственные схемы для конкретных проектов. Две постоянные светодиоды и 18 конфигурируемых светодиоды с 3 цветами (зеленый / желтый / красный) предоставляются. Устройство совместимо с протоколом уровня станции IEC 61850 и протоколом уровня процесса. Он поддерживает IEC 61850-8-1 MMS, GOOSE и значения выборки IEC 61850-9-2. Порт RJ-45 лицевой панели используется для тестирования, установки, ввода в работу и обслуживания. • Дифференциальная защита с торможением (87T) • Дифференциальная отсечка(87UT) • Дифференциальная защита от замыканий на землю (64REF) • Блокировка тока броски намагничвания путём 2-й и 3-й гармоники • Блокировка перевозбуждения путём 5-й гармоники • Обнаружение насыщения ТТ • Фазная максимальная токовая защита(50/51P) • Максимальная токовая защита нулевой последовательности (50/51G) • Максимальная токовая защита обратной последовательности (46) • Защита от тепловой перегрузки(49) • Защита от минимального напряжения и защита от повышения напряжения (27/59)
