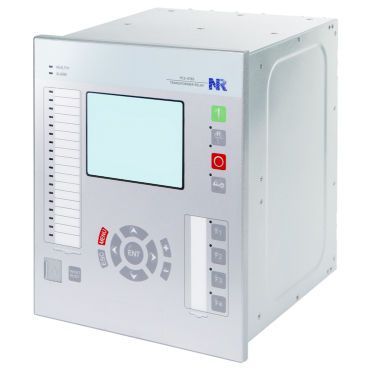

Защитное реле скачков напряжений PCS-978S

недонапряжениетока перегрузкидифференциальное

Обзор продукта
Реле трансформатора PCS-978S обеспечивает быстрое и селективное защитное, управляющее и контролирующее решение для двух- и трёхобмоточных трансформаторов, автотрансформаторов и шунтирующих реакторов. Все элементы защиты трансформатора настраиваются пользователем. В устройстве интегрированы функции диагностики неисправностей, запись помех/событий и широкие коммуникационные интерфейсы для применения как в традиционных, так и в цифровых подстанциях.

Защитные функции

• Дифференциальная защита трансформатора (87T)
• Блокировка при выбросе тока (inrush)
• Блокировка при насыщении трансформаторного тока (CT saturation)
• Блокировка при переэрегировании
• Блокировка при обрыве цепи ТТ
• Компенсация амплитуды
• Компенсация фазового угла
• Ограниченная защита от замыкания на землю (64REF)
• Дифференциальная защита обмоток (87W)
• Дифференциальная защита реактора (87R)
• Защита межвитковых замыканий для реактора (21IT)
• Четырёхзонная дистанционная защита фаза-фаза (21T)
• Четырёхзонная дистанционная защита фаза-земля (21T)
• Защита от переэрегирования (24)
• Фазовая токовая защита (67P, 50/51P)
• Защита от замыкания на землю (67G, 50/51G)
• Защита от токов отрицательной последовательности (67Q, 50/51Q)
• Тепловая защита от перегрузки (49)
• Защита при отказе выключателя (50BF)
• Защита от пониженного фазного напряжения (27P)
• Защита от повышенного фазного напряжения (59P)
• Защита от перенапряжения нулевой последовательности (59G)
• Защита от превышения частоты (81O)
• Защита от понижения частоты (81U)

Функции управления

• Управление коммутационными аппаратами
• Синтез состояния двойной точки
• Переключение режимов Дист./Местн.
• Логика взаимоблокировок управления
• Прямое управление
• Проверка синхронизма при закрытии с выбором напряжения
• Счётчик операций аппаратов
• Индикатор и управление положением ответвлений (tap)
• Автоматическая регулировка напряжения (90V)
• Параллельная регулировка напряжения (PVR)

Функции наблюдения

• Надзор за обрывом цепи ТТ (CTS)
• Надзор за обрывом цепи ТН (VTS)
• Надзор за схемой расцепления (TCS)
• Самодиагностика
• Мощная запись аварий (буфер до 10 000 отсчётных точек при 1,2 или 9,6 кГц)
• Регистратор событий: 1024 записи помех, 1024 бинарных события, 1024 события надзора, 256 журналов управления, 1024 журнала устройства
• Регистратор помех: 64 записи с волновыми формами (совместимо с COMTRADE)
• Отображение однолинейной схемы на дисплее

Измерения и учёт

• Измеряемые величины: U, I, P, Q, S, Cosφ, f
• Положительная, отрицательная и нулевая последовательности
• Гармоники до 15-го порядка
• Учёт энергии: активная и реактивная, импорт/экспорт
• DC аналоговые входы для трансдьюсеров (0–20 mA или 0–±10 V)

Связь

• Поддерживаемые протоколы: Modbus, DNP3.0, IEC 60870-5-103, IEC 61850 Ed.1 & Ed.2, IEC 61850 MMS Server, IEC 61850-8-1 GOOSE, IEC 61850-9-2LE SV, IEC 62439 PRP, IEC 62439 HSR, IEEE 802.1w RSTP
• До четырёх Ethernet-портов 10Base-T/100Base-TX (медные)
• До четырнадцати оптических Ethernet-портов 100Base-FX
• До четырёх оптических Ethernet-портов 1000Base-SX
• Два последовательных порта RS-485 (второй может быть использован как RS-232 для принтера)
• Один последовательный порт RS-485/TTL для синхронизации часов
• Один BNC-порт для синхронизации часов
• Один ST-разъём для синхронизации часов
• Два RJ45 порта для отладки (передний и задний)

Технические характеристики

• Применимость: двух- и трёхобмоточные трансформаторы, автотрансформаторы и шунтирующие реакторы
• Поддерживает IEC 61850 Издание 1 и 2 с интерфейсами GOOSE и SV
• Сеть уровня процесса: peer-to-peer (P2P), режим одиночной и двойной сети
• Сеть уровня станции: MMS-сообщения и обработка GOOSE уровня процесса
• Интегрированная диагностика неисправностей, запись помех и событий
• Буфер записи неисправностей: до 10 000 отсчётных точек при 1,2 kHz или 9,6 kHz
• Вместимость регистратора событий указана выше
• Регистратор помех: 64 записи с файлами волновых форм в формате COMTRADE
• Учёт энергии: импорт/экспорт активной/реактивной энергии
• Аналоговые входы: 0–20 mA или 0–±10 V для трансдьюсеров
• Широкая поддержка протоколов: Modbus, DNP3.0, IEC 60870-5-103, семейство IEC 61850, PRP/HSR и RSTP
• Несколько медных и оптических Ethernet-портов, а также последовательные и интерфейсы синхронизации часов
