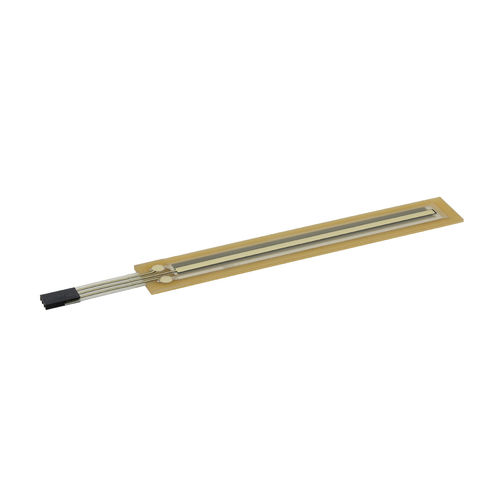

Линейный датчик положения LFP
с сопротивлениемпотенциометрическийдля металла

линейный датчик положения
линейный датчик положения
линейный датчик положения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
линейный
Технология
с сопротивлением, потенциометрический
Объект измерения
для металла
Степень защиты
IP67
Другие характеристики
ультраплоский
Диапазон измерений

500 mm
(19,69 in)

Описание

Датчики для измерения линейного положения состоят из подложки FR4 и коллекторной фольги, которые разделены асбоцементом. На подложку FR4 трафаретной печатью наносится дорожка потенциометра. На противоположном листе, фольге коллектора, печатается низкоомная дорожка коллектора. Механическое давление, обычно осуществляемое простым штифтом, соприкасает дорожку потенциометра с дорожкой коллектора.Novotechnik твердо придерживается технологии с использованием подложек FR4. Эта технология позволяет использовать стандартные методы потенциометрической технологии. С нашими одобренными красками для трафаретной печати и последующим этапом линеаризации можно добиться высоких показателей долговечности и очень хороших значений линейности в течение всего срока службы При использовании штыревого варианта управления, защитный лист, который поглощает усилие приводного штыря, выполнен в форме FR4-Prepreg. Поэтому датчик может работать при температурах до +125° Ct. Решения на основе полиэстера, доступные сегодня на рынке, не выдерживают таких температур. Мембранные потенциометры очень плоские и могут быть приклеены к плоским поверхностям в требуемой форме. Помимо линейных конструкций выпускаются также поворотные системы Еще одним преимуществом является герметичная конструкция потенциометра с мембранным датчиком. Грязь, пыль или влага не могут проникнуть внутрь датчика, поэтому возможно использование в сложных условиях. Следует подчеркнуть, что обращение с датчиком очень простое, так как чувствительная дорожка потенциометра защищена защитным листом.

---
