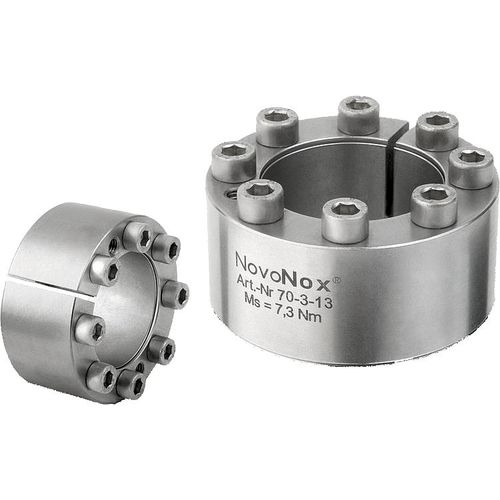

Зажимное кольцо из нержавеющей стали 23354-01

Бесключевые запорные муфты, Форма D, нержавеющая сталь Описание Материал: Соединительная нержавеющая сталь 1.4057. Винты из нержавеющей стали 1.4301. Версия: Яркая. Примечание: Для применений, требующих небольшого строительного объема и низкого поверхностного давления. Бесключевая запорная муфта может быть полностью утоплена в ступичном соединении. - для диаметров валов 6 - 20 мм - подходящий для втулок с малой толщиной стенок - минимальное возможное осевое смещение - самоцентричный Ассамблея: Слегка масляная бесключевая стопорная муфта на конических поверхностях и точках соприкосновения вала и ступицы. Не использовать MoS2 и смазку. Вставить бесключевую стопорную муфту в седло ступицы и надеть на вал. Затягивайте болты крест-накрест несколько раз с заданным моментом затяжки. Демонтаж: Вывернуть все винты и вкрутить их в вытяжную резьбу переднего фланца. Затягивать винты в несколько этапов крест-накрест до тех пор, пока бесключевая стопорная муфта не ослабнет. Допуски: Вал: Рекомендуемый допуск h8. Качество поверхности Rz ≤ 16 мкм. Хаб: Рекомендуемый допуск H8. Качество поверхности Rz ≤ 16 мкм.
