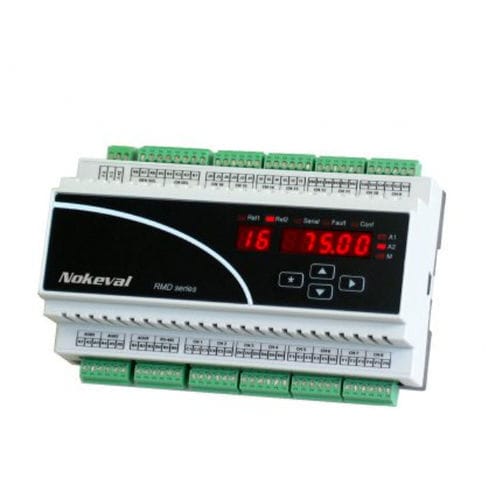

Трансмиттер температуры на DIN-рейке RMD680

Pt100Pt1000термопара

RMD680 8/16-канальный универсальный входной передатчик и мультиплексор с последовательным выходом RS-485 - Входы процесса: 0/4...20 мА, -20...+20 мА, 0...10 В, -10...+10 В - мВ диапазон входа: -100...+100мВ - Термопары: B,C,D,E,G,J,K,L,N,R,S,T - Датчики ТДС: Pt100, Pt1000, Ni, Cu, KTY83 - Диапазон входного сопротивления: 0..40000 Ом - 1 аналоговый выход 0/4...20 мА или 0...10 В, канал выбор с цифровыми входами или минимальным/максовым значением - 2 сигнальных реле, с общей сигнализацией - Дисплей на передней панели - Программирование с помощью клавиш на передней панели или с помощью последовательный интерфейс RS-485 - Последовательные протоколы Modbus RTU и Nokeval SCL - Источник питания 24 В пост. тока, гальванически развязанный от входов Многоканальный передатчик RMD680 был разработан для применения в тех случаях, когда необходимо измерять большое количество входов и экономично передавать их на ПК или ПЛК. Передатчик имеет 16 входные каналы, которые могут быть запрограммированы индивидуально для разных датчиков. Скорость измерения составляет 12 каналов в секунду. Измерения могут считываться либо по последовательному интерфейсу RS-485 с использованием протокола Modbus RTU или Nokeval SCL, либо с одного аналогового выхода. К одному и тому же последовательному интерфейсу можно подключить до 32 устройств автобус без ретрансляторов. Считывание всех каналов с одного устройства занимает 30 мс, таким образом, 512 каналов могут быть считаны менее чем за секунду. При использовании аналогового выхода выходной канал выбирается с 4-битным цифровым входом. Передатчик также имеет 4-битный цифровой вход, позволяющий использовать его аналоговый выход, таким образом общее количество каналов может быть увеличено до 256 каналов путем параллельного подключения выходов мА нескольких устройств. Таким образом, все каналы одного устройства могут быть считаны менее чем за одну секунду.
