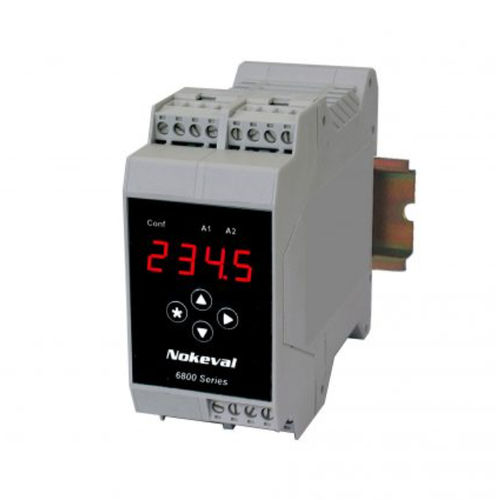

Трансмиттер для тензометрического датчика 6841

6841 Программируемый датчик для тензометрических датчиков - Тензометрические датчики с 4- или 6-проводным соединением - Напряжение возбуждения 10 В на датчики, макс. 150 мА - Красный светодиодный дисплей на передней панели - Настройки с помощью клавиш на передней панели - Выход 0/4...20 мА, 0...10 В - Последовательный интерфейс RS-485 - 2 сигнальных реле - Тарсинг с помощью клавиш на передней панели или внешнего переключателя - Точность измерений < 0,05 % - Источник питания 12...32 В пост. тока или 85...240 В перем. тока - Линеаризация 6 точек Универсальный датчик 6841 предназначен для тензометрических датчиков. Тензометрические датчики могут подключаться с помощью 4 или 6 проводов. 6-проводное соединение рекомендуется для применения требующей очень высокой точности. Преобразователь обеспечивает напряжение возбуждения 10 В для датчиков, макс. четыре датчика 350 Ом. Датчик 6841 в стандартной комплектации имеет выход 0/4-20 мА/ 0-10 В, 2 аварийных выхода или последовательный выход RS-485. Масштабирование и тарирование дисплея легко выполняется с помощью кнопок на передней панели. Масштабирование может выполняться двумя различными способами, либо путем применения значений мВ/В моста, либо с помощью функции обучения. Обучение выполняется путем предварительной загрузки датчиков min. и затем с максимальным весом, после чего датчик автоматически рассчитает весы. Для улучшения линейности можно использовать дополнительные точки обучения. В приложениях, где нагрузка на датчики не сбалансирована, для предотвращения нелинейности, вызванной дисбалансом, можно использовать отдельный блок последовательного подключения датчиков, 20 SA-4. Существует два альтернативных источника питания: один для сетевого напряжения 85...240 В перем. тока, а другой для 12...32 В пост. тока или 24 В перем. тока, оба гальванически развязаны от входа и выхода.
