Стыковая лента из стеклопластика

из нержавеющей сталиP-образнаядля высоких температур

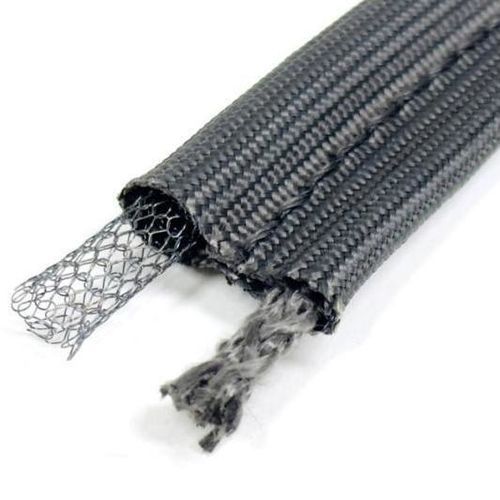

Обзор Прокладка «Tadpole» с полым сердечником из нержавеющей стали и стекловолоконным покрытием представляет собой высокосжимаемый термоизоляционный уплотнительный профиль, предназначенный для дверей промышленных печей, люков доступа к печам, воздуховодов, заслонок, теплоизоляционных кожухов и другого оборудования, требующего гибкого уплотнения вокруг неровных или изменяющихся зазоров. Прокладка сочетает в себе внешнюю оболочку из тканого стекловолокна с полым сердечником из нержавеющей стали, что позволяет получить лёгкий, сжимаемый элемент, который деформируется под давлением при закрытии и возвращается в исходное состояние после снятия нагрузки. Конструкция и основные характеристики В изделии используется конструкция типа «бульба и хвост», при которой полая металлическая бульба обеспечивает уплотнение под давлением, а плоский хвост из стекловолокна служит монтажной и удерживающей частью. Компоненты / Конструкция / Функции Компонент | Конструкция | Функция Внешняя оболочка | Тканая стекловолоконная ткань | Обеспечивает гибкий внешний термоизоляционный текстильный слой Внутренний сердечник | Полый сердечник из нержавеющей стали | Создает упругий и высокосжимаемый баллон Баллон | Полый металлический сердечник, обмотанный стекловолокном | Образует основную зону компрессионного уплотнения Хвостовая часть | Стекловолоконная ткань | Обеспечивает секцию крепления и удержания Принцип действия Полый сердечник изменяет механические свойства «головастиковой» манжеты за счёт наличия открытого центрального пространства внутри металлической конструкции. Под давлением при закрытии манжета сжимается внутрь с относительно небольшим усилием (высокая сжимаемость), адаптируясь к изменениям уплотнительных зазоров. После снятия нагрузки сердечник из нержавеющей стали способствует восстановлению первоначального профиля. Типичные преимущества

• Высокая сжимаемость
• Меньшее усилие закрытия по сравнению со многими конструкциями с плотным сердечником
• Хорошая прилегаемость к неровным поверхностям
• Металлическое армирование внутри колпачка для обеспечения упругости
• Хорошее восстановление после многократного сжатия
• Способность адаптироваться к изменениям уплотнительного зазора
• Подходит для дверей, крышек и съёмных панелей

Внешнее покрытие из тканого стекловолокна Внешняя ткань из стекловолокна удерживает и защищает полый металлический сердечник, одновременно формируя плоский монтажный выступ. Стекловолокно обеспечивает гибкость, стабильность размеров и устойчивость к повышенным температурам, а также позволяет прокладке повторять изгибы углов и дверных рам без жесткости, присущей полностью металлическим уплотнениям. Высокая термостойкость Конструкции с аналогичным стекловолоконным покрытием и полым сердечником из нержавеющей стали обычно назначаются для рабочих температур около 1000 °F / 538 °C. Фактическая рабочая температура зависит от марки стекловолокна, конструкции сердечника из нержавеющей стали, материала прошивки, условий сжатия и окружающей среды. Для применений при высоких температурах следует уточнять пределы постоянной и пиковой температур, а также продолжительность воздействия. Сравнение и рекомендации по выбору Полые сердечники из нержавеющей стали обеспечивают более высокую сжимаемость и, как правило, меньшее усилие закрытия, чем сплошные сердечники из нержавеющей стали. Полые сердечники более мягкие и сжимаемые, что обеспечивает очень хорошую адаптацию к зазорам, в то время как сплошные сердечники обеспечивают более жесткую структуру и контролируемое сжатие. По сравнению с сердечниками из стекловолоконной веревки полые сердечники из нержавеющей стали добавляют металлическую упругость, сохраняя при этом гибкость. Возможности индивидуальной настройки Изготавливаются с индивидуальными параметрами: диаметр и высота колпачка, ширина хвостовой части, габаритные размеры профиля и конечная длина. Конструкцию полых сердечников и плотность сетки можно варьировать для настройки силы сжатия, характеристик восстановления формы, жесткости выпуклости, механической прочности и стойкости к многократным циклам нагрузки. Доступны варианты с однослойным плетением и армированными полыми сердечниками для регулировки характеристик сжатия и долговечности. Области применения

• Двери промышленных печей
• Двери доступа к печам
• Крышки оборудования и панели доступа
• Панели доступа к воздуховодам и заслонки
• Стыки панелей и теплоизоляционные кожухи
• Оборудование для термообработки, сушильные печи, печи периодического действия и печи-камеры
• Печи для порошковой окраски и другое промышленное нагревательное оборудование
• Тепловые системы OEM

Типовые технические характеристики

• Тип изделия: Прокладка из стекловолокна с полым сердечником в форме «головастика»
• Наружное покрытие: Тканное стекловолокно
• Сердечник: Полый сердечник из нержавеющей стали
• Типовой вариант нержавеющей стали: нержавеющая сталь 304
• Профиль: сжимаемый выпуклый элемент с плоским хвостовиком
• Диаметр выпуклого элемента: по заказу
• Ширина хвостовика: по заказу
• Длина: по заказу
• Температурный диапазон: Зависит от марки стекловолокна, конструкции сердечника и условий применения
• Конструкция сердечника по индивидуальному заказу: Возможна
• Производство по спецификации OEM: Возможно в соответствии с чертежом или образцом
