Металлический уплотнитель

из нержавеющей сталиP-образныйстеклянный

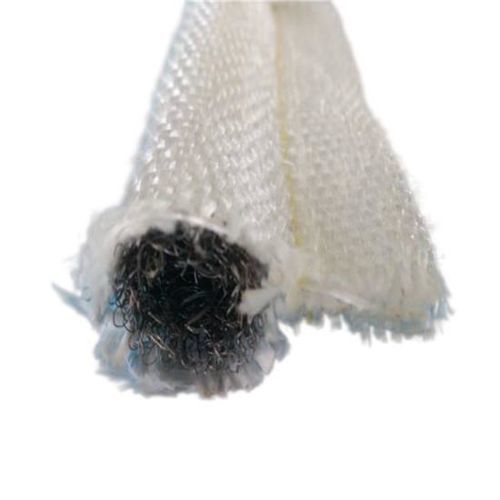

Обзор продукции Уплотнительный профиль «Tadpole» с стекловолоконным покрытием и сердечником из нержавеющей стали представляет собой гибкий высокотемпературный уплотнительный профиль, предназначенный для дверей промышленных печей, люков доступа к печам, теплоизоляционных кожухов, технологического оборудования и уплотнительных систем OEM-производителей. Она сочетает в себе внешнее покрытие из тканого стекловолокна и внутренний сердечник из нержавеющей стали, обеспечивая теплоизоляцию, износостойкость и механическую опору для уплотнительного профиля типа «бульба и хвост». «Бульба» прижимается к соприкасающейся поверхности, компенсируя неровности, в то время как плоский «хвост» служит монтажной частью для зажимов, винтов, заклепок, зажимных планок или специальных систем крепления, предусмотренных для конкретного оборудования. Конструкция из стекловолоконного покрытия и сердечника из нержавеющей стали Эксплуатационные характеристики этой прокладки типа «голова-хвост» обусловлены взаимодействием текстильного покрытия, металлического сердечника и геометрии «голова-хвост». Компонент | Материал | Основная функция Внешний чехол | Тканое стекловолокно | Термозащита, гибкость и износостойкая текстильная поверхность Внутренний сердечник | Сердечник из нержавеющей стали | Поддерживает «луковицу» и повышает упругость при многократном сжатии «Луковица» | Сердечник из нержавеющей стали, обмотанный стекловолокном | Создает основную зону уплотнения при сжатии Хвостовая часть | Стекловолоконная ткань | Обеспечивает крепление и фиксацию прокладки Принцип действия прокладки «Tadpole» Прокладка «Tadpole» использует сжимаемый выпуклый элемент для создания уплотнения и плоскую хвостовую часть для крепления прокладки к оборудованию. При закрытии двери или панели соприкасающиеся поверхности сжимают выпуклый элемент. Сердечник из нержавеющей стали деформируется в пределах предусмотренного диапазона сжатия, помогая при этом баллону сохранять структурную целостность. Обшивка из стекловолокна повторяет движение сердечника и создает гибкую текстильную контактную поверхность. При отпускании сердечник из нержавеющей стали помогает баллону восстанавливать исходную форму, благодаря чему такая конструкция подходит для оборудования, которое многократно открывается и закрывается. Почему стоит использовать сердечник из нержавеющей стали По сравнению с мягким сердечником, состоящим исключительно из волокон, сердечник из нержавеющей стали обеспечивает большее механическое усиление и стабильность профиля. Типичные преимущества включают:

• Улучшенное сохранение формы баллона
• Хорошее восстановление после сжатия
• Механическое усиление уплотнительного профиля
• Устойчивость к многократным циклам открытия и закрытия
• Стабильное позиционирование в системах уплотнения промышленных ворот
• Совместимость с различными конфигурациями стекловолоконного покрытия

Почему стоит использовать стекловолоконное покрытие Тканое стекловолоконное полотно сочетает в себе гибкость, стабильность размеров и устойчивость к повышенным температурам. Текстильное покрытие позволяет прокладке изгибаться в соответствии с геометрией и приспосабливаться к незначительным неровностям, одновременно защищая металлический сердечник от прямого контакта. При необходимости конструкции из стекловолокна могут подвергаться обработке или нанесению покрытий для придания поверхности специальных свойств. Эксплуатационные характеристики при высоких температурах Прокладки типа «головастик» с стекловолоконным покрытием и сердечником из нержавеющей стали обычно выбирают для уплотнения в условиях умеренных и высоких температур. В отрасли опубликованы данные о конструкциях, рассчитанных на рабочие температуры около 1000 °F / 538 °C, однако допустимая рабочая температура зависит от марки стекловолокна, конструкции сердечника, материала прошивки, условий сжатия и окружающей среды. Возможность непрерывной эксплуатации при высоких температурах следует проверять с учётом конкретного выбора материалов и условий эксплуатации. Основные преимущества продукта

• Гибкая конструкция уплотнения типа «бульба и хвост»
• Наружное покрытие из тканого стекловолокна
• Внутренний сердечник, армированный нержавеющей сталью
• Хорошая упругость при многократном сжатии
• Подходит для неровных соприкасающихся поверхностей
• Механическая опора за счёт металлического сердечника
• Хорошая стойкость к истиранию
• Предназначена для промышленного термического уплотнения
• Возможны индивидуальные размеры «луковицы» и «хвоста»
• Доступна для проектов по производству прокладок по заказу (OEM) и для замены

Типичные области применения

• Двери промышленных печей
• Двери топковых печей
• Оборудование для термообработки
• Печи периодического действия
• Сушильные печи
• Печи для порошковой окраски
• Проходныепечи
• Термические камеры
• Люки доступа
• Промышленные нагреватели
• Двери доступа к котлам
• Термические кожухи
• Оборудование для нагрева OEM
• Промышленное технологическое оборудование

Сердечник из нержавеющей стали по сравнению с альтернативными сердечниками Свойство | Сердечник из нержавеющей стали | Сердечник из стекловолоконного шнура Механическое укрепление | Выше | Ниже Твердость сердечника | Более структурированный | Мягче Восстановление после сжатия | Хорошо подходит для многократных циклов | Зависит от плотности веревки Прилегаемость | Зависит от конструкции сердечника | Как правило, мягкая и гибкая Типичное применение | Промышленные ворота и панели, подвергающиеся многократным циклам | Общее гибкое термическое уплотнение Индивидуальные размеры колпачка и хвостовика / Варианты изготовления Компания BSTFLEX может изготовить по индивидуальному заказу следующее: диаметр выпуклости, форму выпуклости, ширину хвостовой части, общую ширину профиля, длину прокладки, конструкцию стекловолоконной ткани, конструкцию сердечника из нержавеющей стали, плотность и упругость сердечника, конфигурацию крепления, отрезанные отрезки и формы по индивидуальному заказу. Типичные технические характеристики продукта Тип продукта | Высокотемпературная прокладка типа «головастик» Внешнее покрытие | Тканная стекловолоконная ткань Сердечник | Сердечник из нержавеющей стали Профиль | «Лампочка» с плоским монтажным хвостовиком Диапазон температур | Зависит от марки стекловолокна, конструкции сердечника и условий применения Диаметр колбы | По заказу Ширина хвостовика | По заказу Длина | По заказу Область применения | Печи, термокамеры, термоизолированные двери, панели и промышленное оборудование Производство по заказу OEM | Возможно в соответствии с чертежом или образцом Как указать характеристики данной прокладки в запросе предложения Укажите, если возможно:

• Наружный диаметр колбы
• Ширина хвостовика
• Требуемая длина
• Рабочая температура
• Максимальная температура
• Расчетный зазор уплотнения
• Ожидаемое сжатие колбы
• Количество
• Область применения или тип оборудования
• Чертеж или фотография существующего уплотнения

Часто задаваемые вопросы

• Что представляет собой эта прокладка? — Термопрокладка типа «кольцо с хвостовиком», изготовленная из тканого стекловолокна, окружающего внутренний сердечник из нержавеющей стали; кольцо обеспечивает уплотнение при сжатии, а хвостовик — площадь для крепления.
• Почему внутри кольца используется нержавеющая сталь? — Для усиления прокладки, поддержания формы колпачка и обеспечения упругости при многократных циклах сжатия и разжатия.
• Где применяется этот тип прокладки типа «головастик»? — В дверях промышленных печей, люках доступа к печам, термокамерах, оборудовании для термообработки, сушильных печах, печах для порошковой окраски и оригинальных системах нагрева.
• Можно ли изготовить колбу с индивидуальными размерами? - Да, возможен выпуск прокладок с индивидуальными диаметрами колбы, шириной хвостовика и общими контурами.
• Можно ли заменить сердечник из нержавеющей стали на сердечник из инконеля? - Да, для более суровых термических условий в зависимости от температуры, атмосферы и требований к механическим циклам можно выбрать сетку из инконеля или другие металлические сердечники.
• Может ли компания BSTFLEX изготовить уплотнение по образцу существующего изделия? - Да, профили уплотнений для замены или по заказу OEM могут быть разработаны на основе образцов, чертежей или подробных размеров.

Характеристики / Технические спецификации

• Тип изделия: Высокотемпературная прокладка типа «лягушка»
• Внешнее покрытие: Тканое стекловолокно
• Сердечник: Сердечник из нержавеющей стали
• Профиль: Шаровидный с плоским монтажным выступом
• Диапазон температур: Зависит от марки стекловолокна, конструкции сердечника и условий применения (аналогичные конструкции рассчитаны на температуру около 1000°F / 538°C)
• Диаметр «луковицы»: по заказу
• Ширина хвостовика: по заказу
• Длина: по заказу
• Область применения: Печи, термокамеры, термодвери, панели и промышленное оборудование
• Производство по заказу (OEM): Возможно по чертежу или образцу
• Минимальный объем заказа (MOQ): 1
• Условия оплаты: EXW, FOB, CIF, DDP, FCA и т. д.
• Порт отгрузки: Шанхай, Нинбо
