Обрабатывающий центр ЧПУ 3 оси HRC series
вертикальныйс рамоймостовой

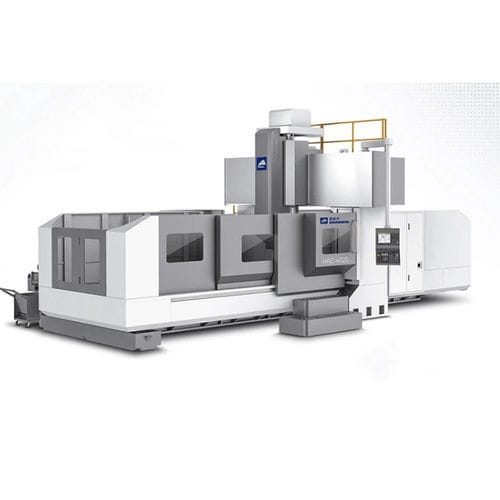

Обрабатывающий центр ЧПУ 3 оси - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - вертикальный / с рамой / мостовой
Обрабатывающий центр ЧПУ 3 оси - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - вертикальный / с рамой / мостовой
Обрабатывающий центр ЧПУ 3 оси - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - вертикальный / с рамой / мостовой - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с рамой, мостовой
Передний конец шпинделя
BT 50, CAT50, ISO 50
Сопутствующие функции
для фрезерования, для резки
Применение
для тяжелых работ
Ход Х

1 600 mm, 2 000 mm, 2 500 mm, 3 000 mm, 3 050 mm
(62,99 in, 78,74 in, 98,43 in, 118,11 in, 120,08 in)

Ход Y

1 300 mm, 1 500 mm, 1 800 mm, 2 000 mm, 2 900 mm
(51,18 in, 59,06 in, 70,87 in, 78,74 in, 114,17 in)

Ход Z

800 mm, 880 mm, 1 000 mm
(31,5 in, 34,65 in, 39,37 in)

Скорость вращения

6 000 rpm, 8 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1)

Мощность

МИН.: 4,5 kW
(6,12 hp)

МАКС.: 22 kW
(29,91 hp)

Скорость подачи по оси X

10 m/min, 15 m/min

Скорость подачи по оси Y

15 m/min

Скорость подачи по оси Z

15 m/min

Грузоподъемность стола

3 000 kg, 4 000 kg, 7 000 kg, 8 000 kg, 10 000 kg
(6 614 lb, 8 818 lb, 15 432 lb, 17 637 lb, 22 046 lb)

Вес инструментов (макс)

15 kg
(33,1 lb)

Точность позиционирования

0,005 mm
(0,0002 in)

Время смены инструмента

3,8 s

Общий вес

МИН.: 13 000 kg
(28 660,09 lb)

МАКС.: 38 000 kg
(83 775,66 lb)

Габаритная длина

МИН.: 4 800 mm
(189 in)

МАКС.: 11 000 mm
(433,1 in)

Габаритная ширина

МИН.: 2 600 mm
(102,4 in)

МАКС.: 4 600 mm
(181,1 in)

Общая высота

МИН.: 3 200 mm
(126 in)

МАКС.: 4 600 mm
(181,1 in)

Описание

◆Увеличение высоты колонны: 200 мм. ◆Выпуск воды из центра шпинделя. ◆Автоматическое устройство для измерения длины инструмента ◆Автоматическое устройство измерения заготовок ◆Система компенсации повышения температуры и уровня тепла. ◆Боковая фрезерная головка Функции Поперечины отлиты и отлиты как единое целое, а конструкция конструкции представляет собой коробчатую конструкцию высокой жесткости с мостовой конструкцией, которая может эффективно выдерживать вертикальную силу тяжести и боковое сопротивление, а также достигать оптимальной жесткости во время резки. Минимальное расстояние между центром шпинделя и направляющей оси Z укорачивает рычаг силы резания. Ось Z оснащена двумя комплектами противовесов пневмоцилиндров высокого давления, которые могут синхронно балансировать вес головки машины. Ознакомьтесь со спецификациями нашей серии HNN ниже, а затем свяжитесь с нами для помощи в выборе механического пресса, подходящего для вашего применения.
