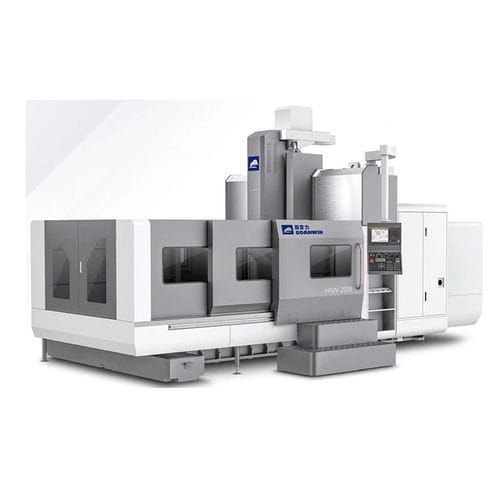

Обрабатывающий центр ЧПУ 3 оси HNN seriesвертикальныйс рамойBT 40
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с рамой
- Передний конец шпинделя
- BT 40, HSK A-63, BT 50, BBT40
- Другие характеристики
- с высокой скоростью, высокоточный, высокоскоростной
- Ход Х
1 500 mm, 1 600 mm, 2 000 mm, 3 000 mm
(59,06 in, 62,99 in, 78,74 in, 118,11 in)- Ход Y
1 000 mm, 1 200 mm, 1 300 mm, 1 650 mm
(39,37 in, 47,24 in, 51,18 in, 64,96 in)- Ход Z
500 mm, 600 mm, 700 mm
(19,69 in, 23,62 in, 27,56 in)- Скорость вращения
8 000 rpm, 12 000 rpm, 18 000 rpm
(50 265 rad.min-1, 75 398 rad.min-1, 113 097 rad.min-1)- Мощность
МАКС.: 15 kW
(20,39 hp)МИН.: 3 kW
(4,08 hp)- Скорость подачи по оси X
15 m/min
- Скорость подачи по оси Y
15 m/min
- Скорость подачи по оси Z
15 m/min
- Грузоподъемность стола
2 000 kg, 2 500 kg, 3 000 kg, 4 000 kg
(4 409 lb, 5 512 lb, 6 614 lb, 8 818 lb)- Вес инструментов (макс)
20 kg
(44,1 lb)- Точность позиционирования
0,005 mm
(0,0002 in)- Время смены инструмента
2 s
- Общий вес
10 000 kg, 12 000 kg, 13 000 kg, 20 000 kg
(22 046,23 lb, 26 455,47 lb, 28 660,09 lb, 44 092,45 lb)- Габаритная длина
6 200 mm, 7 250 mm, 7 450 mm, 10 000 mm
(244,1 in, 285,4 in, 293,3 in, 393,7 in)- Габаритная ширина
3 900 mm, 4 200 mm, 4 900 mm
(153,5 in, 165,4 in, 192,9 in)- Общая высота
3 000 mm, 3 200 mm
(118,1 in, 126 in)
Описание
Интегрированная портальная конструкция балки, высокая жесткость и высокая точность фиксации. Линейная направляющая поперечины имеет ступенчатую конструкцию, которая эффективно повышает общую жесткость головки машины. На всех движущихся осях используются шариковые направляющие высокой жесткости.
Двигатель с высоким крутящим моментом напрямую интегрирован со шпинделем, что минимизирует потери мощности. Таким образом, эффективность обработки очень выдающаяся. Метод охлаждения с прямым впрыском охлаждающей жидкости для подшипников минимизирует тепловую деформацию за счет одновременного охлаждения двигателя и станины, обеспечивая качество обработки.
Ознакомьтесь со спецификациями нашей серии HNN ниже, а затем свяжитесь с нами для помощи в выборе механического пресса, подходящего для вашего применения.
