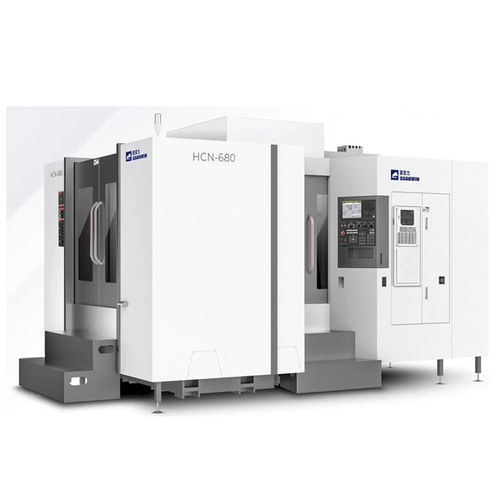

Обрабатывающий центр ЧПУ 3 оси HCN seriesгоризонтальныйBT 40BT 50
Добавить в папку «Избранное»
Добавить к сравнению
fo_shop_gate_exact_title
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Передний конец шпинделя
- BT 40, BT 50
- Сопутствующие функции
- для фрезерования, для нарезания резьбы
- Другие характеристики
- компактный, высокоточный
- Ход Х
1 100 mm, 1 300 mm, 1 500 mm, 1 700 mm
(43,31 in, 51,18 in, 59,06 in, 66,93 in)- Ход Y
600 mm, 800 mm, 1 000 mm, 1 030 mm
(23,62 in, 31,5 in, 39,37 in, 40,55 in)- Ход Z
600 mm, 800 mm, 1 030 mm
(23,62 in, 31,5 in, 40,55 in)- Скорость вращения
6 000 rpm, 8 000 rpm, 10 000 rpm, 12 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1)- Мощность
МИН.: 3 kW
(4,08 hp)МАКС.: 18,5 kW
(25,15 hp)- Скорость подачи по оси X
20 m/min
- Скорость подачи по оси Y
20 m/min
- Скорость подачи по оси Z
20 m/min
- Грузоподъемность стола
600 kg, 700 kg, 1 200 kg, 3 000 kg
(1 323 lb, 1 543 lb, 2 646 lb, 6 614 lb)- Вес инструментов (макс)
8 kg, 18 kg
(17,6 lb, 39,7 lb)- Точность позиционирования
0,005 mm
(0,0002 in)- Время смены инструмента
2 s
- Общий вес
7 200 kg, 9 000 kg, 10 000 kg, 12 000 kg
(15 873,28 lb, 19 841,6 lb, 22 046,23 lb, 26 455,47 lb)- Габаритная длина
2 500 mm, 3 800 mm, 4 000 mm, 4 600 mm
(98,4 in, 149,6 in, 157,5 in, 181,1 in)- Габаритная ширина
2 870 mm, 3 040 mm, 3 400 mm, 3 600 mm
(113 in, 119,7 in, 133,9 in, 141,7 in)- Общая высота
2 785 mm, 2 900 mm, 3 200 mm
(109,6 in, 114,2 in, 126 in)
Описание
Основная конструкция этой серии станков имеет Т-образную форму, полностью подвижную колонну, конструкцию с большим пролетом, высокую жесткость и высокую прочность.
В процессе обработки рабочий стол и фреза могут быть автоматически заменены, а обработка наших поверхностей может выполняться путем одновременного зажима для завершения фрезерования, сверления, развертывания, растачивания, развертывания, нарезания резьбы и других процессов.
Современная концепция станков и систем управления, компактная конструкция конструкции обеспечивают высокую эффективность и точность обработки единичных или мелко- и среднесерийных изделий.
Подходит для комплексной обработки сухих автомобильных двигателей, корпусов коробок передач, деталей машиностроения, паровых турбин и других промышленных деталей.
