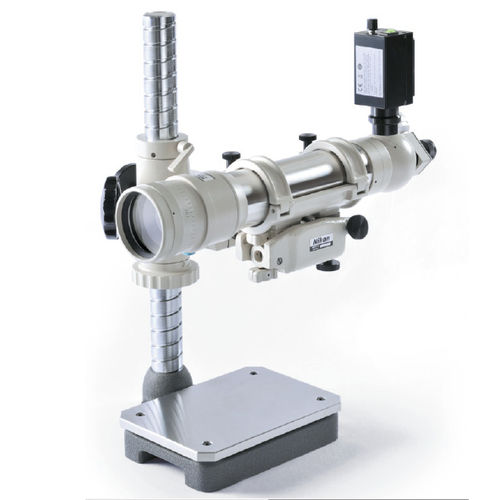

Визуальный автоколлиматор 6 series

с высокой скоростью

Обзор
Автоколлиматоры 6B-LED и 6D-LED — это ручные оптические приборы высокой точности для бесконтактных угловых измерений и проверки выравнивания. Модель 6B-LED формирует светлое поле за сеткой; 6D-LED даёт тёмное поле с повышенным контрастом и сниженным бликом. Оба варианта обеспечивают быстрые и воспроизводимые проверки прямолинейности, плоскостности, малых угловых отклонений и точности вращения.

Применение

• Проверка линейного выравнивания и прямолинейности
• Обнаружение и количественная оценка мелких угловых отклонений и биений
• Измерение выпуклой и вогнутой кривизны и расчёт радиуса кривизны
• Оценка плоскостности деталей и сравнение с опорными плоскостями
• Измерение высот признаков и точности вращения на поворотных столах и делительных головках
• Сравнительные проверки и измерение прогиба на деталях с очень малыми перемещениями

Особенности продукта

• Две модели: 6B-LED (светлое поле) и 6D-LED (тёмное поле) в зависимости от условий контраста и отражения
• Контраст светлого/тёмного поля обеспечивает одновременные измерения по двум осям для быстрой центровки
• Большое регулировочное кольцо для коррекции кривизны изображения и количественной оценки радиуса кривизны
• Доступна модернизируемая светодиодная осветительная единица
• Быстрая, повторяемая работа с высокой угловой разрешающей способностью для промышленных задач контроля

Аксессуары

• Калибровочные зеркала (плоские и опорные зеркала)
• Модуль светодиодного освещения для модернизации
• Транспортный кейс и защитные крышки

Технические характеристики

• Увеличение телескопа: 38×
• Объектив: F = 700 мм; эффективный диаметр: 70 мм
• Диапазон измерений: 30 угловых минут (вертикальная и горизонтальная оси)
• Минимальное деление: 0,5 угловой секунды
• Система индикации: визуальная регулировка в поле зрения и считывание на микрометре
• Точность измерения: 0,5″ в пределах ±5′; 1″ в пределах ±30′
• Поле зрения: 6B-LED = светлое поле; 6D-LED = тёмное поле
• Источник света: LED
• Питание: 12V 5A (требуется AC-адаптер) или 2 × батареи AA
• Размеры (основной корпус): наружный диаметр держателя трубки объектива 68 мм; общая длина ≈ 490 мм
• Вес (включая стойку): ≈ 32 кг
