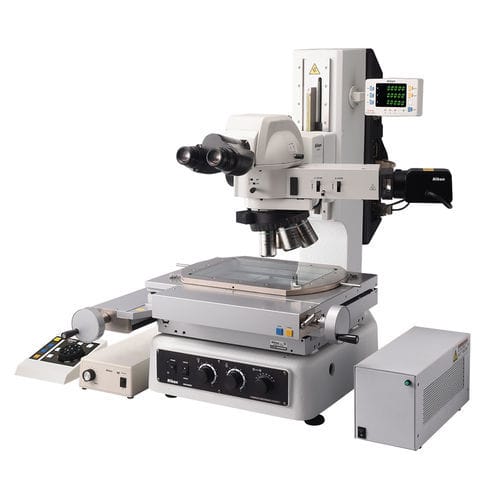

Оптический стереомикроскоп MM series

для измеренийдля контролядля контроля качества

Обзор
Набор прецизионных ручных измерительных микроскопов для промышленных задач измерения и анализа изображений. Предназначен для получения воспроизводимых данных и удобного рабочего процесса при инспекции, измерении и проверке 2D- и 3D-признаков различных компонентов.

Высокоточная конструкция
Точная механическая конструкция и цифровое управление обеспечивают высокую точность измерений и стабильную повторяемость для применения в линиях производства и контроле качества. Приборы спроектированы для долгого срока службы и устойчивой работы при сменных операторах.

Оптические характеристики
Оптическая система объективов Nikon CFI60-2 обеспечивает большие рабочие расстояния, плоское поле, высокий контраст и телецентрический дизайн для снижения ошибок измерений. Поддерживаются режимы: светлое поле, темное поле, поляризация (POL) и дифференциально-интерференционный контраст (DIC) для точных измерений слабоконтрастных деталей.

Освещение
Настоящее светодиодное трансмиссионное освещение с переключаемыми белым и зеленым источниками (без фильтров). Интенсивность регулируется с прибора или через ПК. LED-освещение обеспечивает постоянную цветовую температуру и устраняет необходимость в замене ламп.

Столы и грузоподъёмность
Для MM-800N доступны шесть размеров столов (от 12" x 8" / 300×200 мм до 2" x 2" / 50×50 мм). Три более маленькие стола до 6" x 4" (150×100 мм) совместимы с MM-400N. Крупнейшие столы имеют тонкую регулировку вращения для точной юстировки. MM-800N рассчитан на крупные, тяжёлые и высокие детали (пример: ход XY 300×200 мм, масса до 20 кг, высота до 200 мм над стеклом стола).

Контроллер и программное обеспечение
Интерфейс контроллера MM передаёт настройки LED-освещения, координаты XY-стола и данные по оси Z в блок обработки данных DP-E1A и программное обеспечение E-MAX. DP-E1A сочетает точность и удобство; файлы обучения и измерений можно экспортировать через USB. E-MAX предоставляет единый GUI для инструментов измерений, обработки данных и экспорта.

Модульность и аксессуары
Модульная система с двумя оптическими вариантами и широким набором специализированных аксессуаров для оптимизации измерительной производительности и рабочих процессов инспекции. Опциональная функция Focusing-Aid (FA) проецирует шаблоны для воспроизводимой фокусировки по оси Z и уменьшения вариаций между операторами.

Ключевые особенности

• Точная, воспроизводимая механическая конструкция с длительным сроком службы
• Оптическая система Nikon CFI60-2: большое рабочее расстояние, телецентрическая оптика, несколько режимов контраста (BF, DF, POL, DIC)
• Настоящее LED-трансмиссионное освещение с белым и зелёным источниками; регулировка интенсивности с прибора или ПК
• Управление диафрагмой на трансмиссионном осветителе для оптимизации контраста и разрешения
• Широкий выбор столов (шесть для MM-800N; три маленькие совместимы с MM-400N)
• Тонкая регулировка вращения на крупнейших столах для точной юстировки
• Возможность работы с крупными, тяжёлыми и высокими образцами (пример MM-800N: 300×200 мм, до 20 кг, 200 мм высота)
• Интерфейс контроллера MM для передачи данных стола и освещения в DP-E1A и на ПК
• DP-E1A и ПО E-MAX для обработки измерений и экспорта через USB
• Опция Focusing-Aid (FA) для повышения воспроизводимости измерений по Z

Применения
Инспекция и измерение компонентов в отраслях, таких как электроника (высота wire-bond), контакты и разъёмы, а также другие области, требующие точных и воспроизводимых 2D/3D измерений и верификации.

Технические характеристики

• Названия серии: MM-400N и MM-800N
• Типы измерений: измерение 2D и 3D признаков и анализ изображений
• Оптика: Nikon CFI60-2 (поддержка BF, DF, POL, DIC)
• Освещение: LED-трансмиссионное (белый и зелёный), интенсивность регулируется с прибора или ПК
• Управление апертурой: диафрагма на трансмиссионном осветителе для оптимизации контраста/разрешения
• Столы (пример): MM-800N от 12" x 8" до 2" x 2" (300×200 мм до 50×50 мм); три маленькие до 6" x 4" (150×100 мм) совместимы с MM-400N
• Функции стола: тонкая регулировка вращения на крупнейших столах
• Максимальная вместимость образца (пример MM-800N): до 20 кг; высота до 200 мм над стеклом стола
• Обработка данных: DP-E1A; ПО E-MAX для GUI, обработки и экспорта
• Подключение/экспорт: экспорт файлов обучения/измерений по USB (DP-E1A)
• Опции: Focusing-Aid (FA) для воспроизводимой фокусировки по Z
• Система: модульная архитектура с широкой совместимостью аксессуаров
