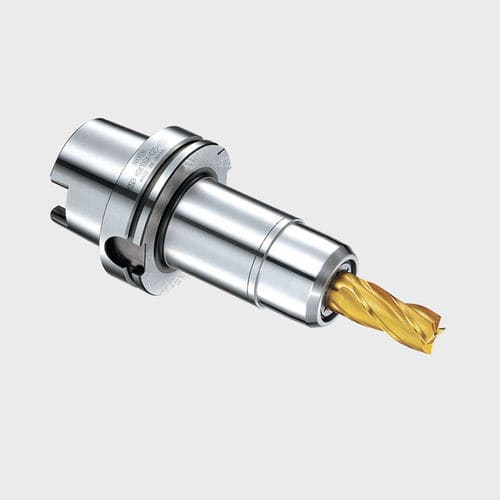

Multi-Lock от NIKKEN - это идеальный "механический роликовый патрон"!
Конструкция состоит из двух частей - цельного, прошедшего специальную термо- и термообработку, основного корпуса и соединения хвостовика шпинделя с точным шлицевым отверстием, которое становится единым целым с отдельно изготовленным внешним носовым кольцом.
Внутри узла носового кольца находится стальная направляющая обойма, содержащая сотни точных закаленных и покрытых стальных роликов, а также ряд стопорных колец, уплотнений и прокладок - сложная, но мощная конструкция!
Работа очень проста, но чрезвычайно эффективна. Режущий инструмент и уменьшающая цанга, если требуется, загружаются в основное отверстие патрона, после чего носовое кольцо вращается по часовой стрелке.
Обычно вращение начинается от руки, а затем продолжается соответствующим ключом, в результате чего носовое кольцо "поднимается" по очень мелкому внешнему конусу на основном корпусе. В результате упругой деформации основное щелевое отверстие сворачивается вокруг хвостовика инструмента, захватывая его по всей длине.
Вращение кольца и зажим завершаются, когда задняя поверхность носового кольца соприкасается с передней поверхностью корпуса державки. Режущий инструмент удерживается просто за счет результирующего увеличения силы и трения, приложенных к хвостовику инструмента при сжатии щелевого отверстия. Зажимная сила NIKKEN Multi-Lock's непревзойденна и как минимум в 3-4 раза превышает аналогичные показатели других аналогичных изделий на рынке! Абсолютная и точная сила захвата!
---
