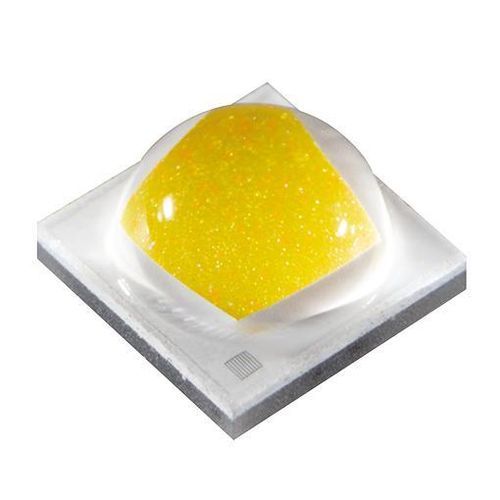

Белый Светодиод NVSW119F-V1

квадратныйSMDдля освещения

Обзор

• Размер корпуса: 3,5×3,5×2,3 мм
• Цвет: белый

Применение

• Уличное освещение (Streetlight)
• High/Low Bay
• Прожекторы (Spotlight)
• Фонарные прожекторы (Floodlight)
• Площадное освещение

Версия продукта

• Предыдущая: NVSW119F
• Текущая: NVSW119F-V1
• Следующая: -

Информация о продукте

• Статус производства: Not for new design
• Дата начала продаж: 2020/03
• Количество в намотке: 3000 шт. на катушке

Типичные характеристики

• Мощность: 2,07 Вт
• Прямое напряжение: 2,96 В
• Световой поток (номинал): 312 лм
• Условия:

  • I_F = 700 mA
  • T_j = 25 °C
  • Цветовая температура (CCT): 5000 K
  • Цветопередача: Ra ≥ 80, R9 > 0

Бины (таблица светового потока)
Заголовок: CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

Загрузки и данные
Доступно: технический паспорт для конкретной модели, фотометрические данные, файлы SPICE и CAD для справки при проектировании и инженерных расчетах.

Особенности / Технические характеристики

• Модель: NVSW119F-V1
• Размер корпуса: 3,5 × 3,5 × 2,3 мм
• Цвет: белый
• Выходная мощность: 2,07 Вт
• Прямое напряжение: 2,96 В
• Номинальный световой поток: 312 лм (при 5000 K, IF = 700 mA)
• Условия измерения: IF = 700 mA, Tj = 25 °C, 5000 K, Ra ≥ 80, R9 > 0
• Статус производства: Not for new design
• Дата выпуска: 2020/03
• Количество на катушке: 3000
