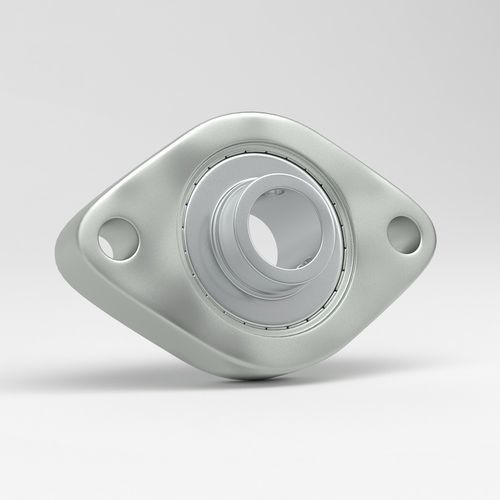

Подшипниковый узел с фланцем SFD

самовыравнивающийсяовальныйиз нержавеющей стали

Обзор Овальная фланцевая опорная единица с 2 отверстиями тип SFD с SSB-вкладышем и фиксацией винтом подходит для пищевой промышленности и других требовательных сред благодаря гигиеничной конструкции и минимальным требованиям к техническому обслуживанию. Нержавеющие опорные узлы характеризуются высоким качеством и отделкой подшипника и корпуса.

Особенности и преимущества

• Корпуса из нержавеющей стали AISI 304 (указана опция AISI 316)
• Подшипники из нержавеющей стали AISI 440C
• Пресс-масленки из нержавеющей стали AISI 304 M6x1 mm
• Не требуется покрытие поверхности; гладкая полированная гигиеничная поверхность
• Отличный срок службы и коррозионная стойкость
• Диапазон рабочих температур: -30°C до +120°C

Доступные размеры Диаметр вала — Номер каталога
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

Вкладыш и крепление Нержавеющий вкладыш подшипника с фиксацией винтом (SSB Y-вкладыш).

Применение Монтажная овальная фланцевая опорная единица SFD с SSB Y-вкладышем — это прочное, стойкое к коррозии решение для гигиенических и промышленных применений. Компактная конструкция овальной 2-отверстной фланцевой опоры обеспечивает надежное крепление, стабильную опору вала и снижение вибраций в динамических системах.

Отрасли

• Пищевая промышленность — конвейеры, нарезочные машины и оборудование для обработки пищи, где критичны санитарные требования и коррозионная стойкость
• Фармацевтика — стерильные производственные участки, соответствие санитарным требованиям
• Производство напитков — линии розлива, наполнения и пивоваренные установки, подверженные влажности и химическому воздействию
• Химическая промышленность — процессы с коррозионно-активными веществами

Материалы и конструкция Корпус блока SFD изготовлен из нержавеющей стали AISI 304 или AISI 316 для отличной коррозионной стойкости и простоты очистки. SSB Y-вкладыш выполнен из нержавеющей стали AISI 420 или AISI 440 (AISI 440C указан для подшипников), обеспечивая повышенную твердость, износостойкость и механическую прочность. Гладкие полированные поверхности соответствуют санитарным требованиям и облегчают обслуживание при мойке.

Y-вкладышевые подшипники Y-вкладышевые подшипники из AISI 420 или AISI 440 обеспечивают самоустановку, снижение трения и продленный срок службы. AISI 420 обеспечивает умеренную коррозионную стойкость, AISI 440 — повышенную долговечность в суровых условиях.

Технические характеристики

• Модель / Серия: SFD (Овальная фланцевая опорная единица с 2 отверстиями)
• Тип вкладыша: SSB Y-вкладыш с фиксацией винтом
• Материал корпуса: AISI 304 (опционально AISI 316)
• Материал подшипника: AISI 440C
• Варианты материала вкладыша: AISI 420 или AISI 440
• Пресс-масленка: нержавеющая сталь AISI 304, M6x1 mm
• Поверхность: гладкая, полированная, гигиеничная конструкция
• Диапазон рабочих температур: -30°C до +120°C
• Размеры / номера каталогов: Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• Типичные применения: пищевая, фармацевтическая, напитковая и химическая промышленности
