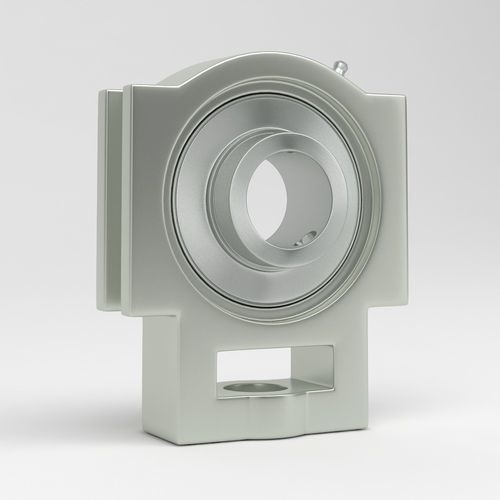

Шариковый подшипниковый узел ST

из нержавеющей сталикоррозионностойкийдля пищевой промышленности

Обзор

Направляющая (Take-up) лагерьная единица ST из нержавеющей стали разработана для валов конвейеров и систем обработки материалов, где требуются гигиена, коррозионная устойчивость и простая очистка. Устройство содержит регулируемый предварительно смазанный подшипник в нержавеющем корпусе для работы в жестких условиях и при мойке.

Преимущества

• Регулируемый предварительно смазанный шариковый подшипник из AISI 440C
• Дозаправка смазкой через ниппель из AISI 304 (M6x1) или быстрое соединение
• Опциональная защитная крышка из полипропилена или AISI 304
• Опция уплотнения вала (TC) с дополнительной пылезащитной кромкой из NBR и пружиной из нержавеющей стали

Характеристики

• Корпус: нержавеющая сталь AISI 304 (опция AISI 316)
• Материал подшипника: AISI 440C
• Смазочный ниппель: AISI 304, M6x1 мм
• Покрытие поверхности не требуется
• Рабочая температура: -30°C до +120°C
• Крышка: полипропилен или AISI 304
• Масляное уплотнение: NBR с пружиной из нержавеющей стали

Доступные размеры

Ø20 мм | ST 204
Ø25 мм | ST 205
Ø30 мм | ST 206
Ø35 мм | ST 207
Ø40 мм | ST 208
Ø45 мм | ST 209
Ø50 мм | ST 210
Ø55 мм | ST 211
Ø60 мм | ST 212

Применение

Монтажная направляющая лагерьная единица ST используется в системах конвейеров и обработки материалов для автоматической регулировки натяжения и коррекции центровки валов и ремней. Регулируемое позиционирование обеспечивает равномерное распределение нагрузки, снижая износ и продлевая срок службы конвейера. Нержавеющая конструкция обеспечивает коррозионную стойкость и надежную работу в гигиенических и суровых условиях.

Отрасли

• Пищевая промышленность – конвейеры, линии сортировки и упаковочные системы с требованиями по гигиене и мойке
• Фармацевтика – бесконтаминативная обработка материалов в соответствии с гигиеническими стандартами
• Производство напитков – линии розлива и фасовки, экспонируемые высокой влажности
• Химическая промышленность – применения, требующие долговечности в коррозионной среде

Материалы и конструкция

Изготовлена из нержавеющей стали AISI 304 (опция AISI 316) с гладкой шлифованной поверхностью, соответствующей гигиеническим требованиям (EHEDG / 3A). Пищевые уплотнения и качественные нержавеющие подшипники обеспечивают работу при мойке под высоким давлением и в коррозионных условиях.

Технические характеристики

• Модель: серия ST
• Материал корпуса: AISI 304 (опция AISI 316)
• Подшипник: AISI 440C, предварительно смазан, регулируемый
• Смазочный ниппель: AISI 304, M6x1 мм (или быстрое соединение)
• Варианты крышки: полипропилен или AISI 304
• Масляное уплотнение: NBR с нержавеющей пружиной (опция TC)
• Диапазон рабочих температур: -30°C до +120°C
• Стандарты: поверхность, совместимая с EHEDG / 3A
• Доступные диаметры валов / каталожные номера: Ø20 мм (ST 204), Ø25 мм (ST 205), Ø30 мм (ST 206), Ø35 мм (ST 207), Ø40 мм (ST 208), Ø45 мм (ST 209), Ø50 мм (ST 210), Ø55 мм (ST 211), Ø60 мм (ST 212)
